  • 产品名称:SAKI BF-3Di AOI检测机
  • 品牌型号:BF-3DI-LI
  • 设备功能:3D AOI
  • 应用范围:锡膏检测
  • 租售热线:13510801076
  • 操作糸统:Windows 7 (英文版)
  • 0



BF-3Di AOI检测机产品介绍



系统规格










BF-3Di AOI检测机

型号

BF-3Di-L1

BF-3Di-Z1

BF-3Di-D1

支持的电路板

LL 尺寸

XXL 尺寸

双轨

水平解析度

18 μm

高度分辨能力

1 μm

往返精度

2um (3 σ  ) 以下(*1)





检查基板尺寸范围





50 x 60 -

460 x 510 mm





50 x 60 -

686 x 870 mm

50 x 60 -

460 x 510 mm

(Single 传送时)

50 x 60 -

320 x 510 mm

(Double 传送时)

基板厚度范围

0.6 - 5.2 mm

基板平整度

+/- 2 mm

基板上下净高

基板上方 : 40 mm, 基板下方 : 40 mm

部件旋转检查

可查 0 - 359°旋转部件 (单位为 1° )


主要检查项目


缺件,偏移,侧立,立碑,倒置,极反,连锡,无锡,少锡,虚焊,元件翘起,焊接异常

摄像机 (图像处理)

CMOS 区域摄像机

照明

4向投射和多段环形照明

FOV大小

大小 36 x 36 mm

图像读取时间

390 ms/FOV

基板交换时间

約 5 秒

传送方式

扁平皮带

轨道高度

 880 ~ 965 mm

轨道宽度调整

自动

操作系统

 Windows 7 (英文版)

(*1) 用本公司的高度夹具测量时。 2500μm 时为 2μm(3σ) 或以下, 8000μm 时为 10μm(3σ) 或以下。




安装规格




BF-3Di AOI检测机

电源

単相 ~ 200-240V +/-10%, 50/60Hz

功率

700VA

气压

0.5 MPa 以上

环境温度 / 湿度

15 - 30° C / 15 - 80% RH (无结霜)

噪声等级

72dB

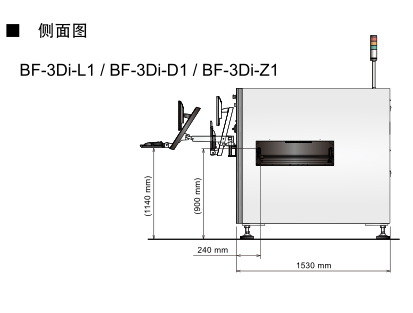

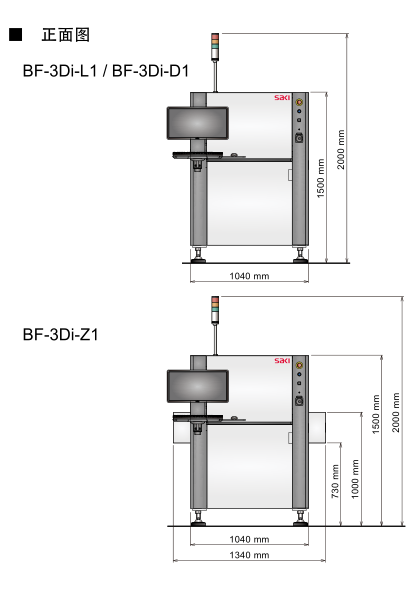

设备尺寸

W x D x H BF-3Di-L1 / BF-3Di-D1 : 1040 x 1530 x 1500 mm

BF-3Di-Z1 : 1340 x 1530 x 1500 mm

重量

约 950 kg
