  • 产品名称:COMET L3D 蓝光扫描仪租赁 销售
  • 品牌:蔡司(steinbichler)
  • 型号:comet l3d 8m
  • 分辨率:3296 x 2472
  • 检测速度:1.7秒
  • 销售 租赁 检测 咨询:13510801076
  • 0




        德国Steinbichler光电技术有限公司,(目前已被日本蔡司收购)倾情呈现COMET L3D --这颗三维数字化领域的新星,采用创新的LED照明技术,结构紧凑,性能卓越,为三维数据采集领域开创了新的篇章。

        这款新型超便携扫描仪,数据采集更快,更准确,更便捷。它性价比高,功能广泛;数据准确,性能卓越;是理想的光学测量入门级解决方案。

        COMET L3D  即便在质量管理等高要求应用中,仍然性能优异。它坚固耐用,采用高品质的连接器;此外,使用防尘外壳保护扫描仪内的光学元件,可应用于工业环境中。该扫描仪通过一个工业标准的CAN总线接口控制。它尺寸小,重量轻,可用标准配件来定位(如相机支架)。整个系统的运输,安装,调试和使用都很方便。特别设计的COMET L3D ,方便携带,操作简便,可灵活,高效地完成各项测量任务。

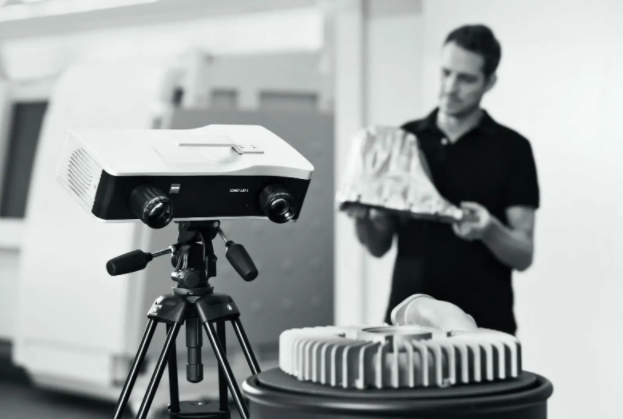

           蓝光扫描仪


                                                                                COMET L3D 8M技术参数



相机分辨率:3296 x 2472
测量场FOV:测量范围in mm³:点距in μm:工作距离in mm:
75mm75x56x4023760
150mm150x113x8046760
300mm330x248x200100760
600mm560x420x350170760
最快测量速度 (秒):1,7
电脑:台式机或笔记本
支架系统:三脚架/固定支架带手动转头或倾斜轴/机器人
被测件自动定位:自动转台,机器人,COMET转台支架 (FOV250以下可用)

                                                                                COMET L3D 8M应用领域





应用:

        COMET L3D 特别适用于对中小尺寸的塑料/金属部件进行质量控制。

        COMET L3D扫描仪,采用非接触式测量原理,解决了传统测量机器/接触式测量头无法解决的问题,可用于对精细,易碎物进行测量(如塑料或泡沫材料)。

        COMET L3D 采用蓝光LED 技术,仅需约 1.5秒的时间,即可采集到高达8M 的测量点数据。对多特征产品的数据采集速度比传统接触式测量方法快好几倍。

        1)质量控制/检测;

        2)实际数据和理论值的比对(CAD数据);

        3)模具与工具制造;

        4)工具更新与再造;

        5)扫描数据以产生铣刀路径;

        6)对已发布工具的实际3D数据进行记录归档;

        7)设计;

        8)扫描设计模,进一步处理CAD数据,(记录归档);

        9)快速制造;

        10)采集三维数据,进行快速成型;

        11)逆向工程;

        12)三维扫描;

        13)扫描艺术品/历史文物,考古出品;


                                                                                COMET L3D 8M特点



1、创新

        COMET L3D采用创新的LED照明技术,具有使用寿命长,性价比高,耗材成本低,免维护的优点。德国Steinbichler 光电技术有限公司推出的这款扫描仪,采用先进的单眼技术/单相机技术,整个产品结构紧凑,重量轻,便于携带。

2、简便

        COMET L3D扫描仪运行准备时间极短。可使用传统的相机/摄影机支架来定位扫描头,操作简便高效。扫描仪工作距离短,在狭小区域内也可方便使用。只需调整镜头,即可快速,便捷地更换视场。若将扫描仪系统与转台等专用附件组合使用,更可自动定位被测物,实现测量步骤的进一步简化。(COMETrotary转台,COMETdual rotary双轴转台)。

3、快速

        使用COMET L3D进行三维数据采集,测量时间短,速度惊人;软件操作简便,测量效率高。

4、精确

        COMET L3D测得数据精确,质量高,是高要求质量控制领域的理想选择。与相机法结合,还可用于大型物体的数字化测量。与Steinbichler光电技术有限公司生产的其他三维扫描仪相同, COMET L3D也使用可溯源校准法进行校对。


软件:

        由德国Steinbichler 光电技术有限公司开发的新版(WINDOWS适用)数据测量与处理软件COMET PLUS ,配合新型COMET5扫描仪使用,相得益彰。各种测量策略组合使用,可完成更高要求的测量任务。提供自动对准单个测量对象的功能,测量数据更准确,被测物准备时间更短。

        该软件采用现有最新计算方法与数据并行处理方法,运用高端硬件技术 (多CPUs ,双核/四核),可在最短处理时间内获取最精确的数据 --可生成高质量的STL网格数据,使用户充分享受全自动数据后处理功能带来的益处。

        COMET PLUS软件可与各种自动测量方法集成使用,以达到高效的使用目的。

        COMET PLUS软件设计,用户至上。全新设计的用户界面清晰,使用方便。有两种不同的软件模块:MATCH模块与REFERENCE模块,供优化组合使用。(如表面逆向工程或检测软件包等)


COMET PLUS软件更多亮点:

        1)特征测量:可交互定义CAD数据特征(如 :圆孔,长孔或折叠点);

        2)与标尺信息自动拼接,拼接准确性更高;

        3)为确保扫描仪的准确度与校验率提供服务:为每一次的测量提供连续监控,以确保系统的准确率;

        4)全自动,自由拼接;

        5)自动定义测量对象特征,进行自由拼接,无需用户手动干涉;

        6)测量设置;

        7)同步显示测量数据与实时图像,自动设置测量参数;

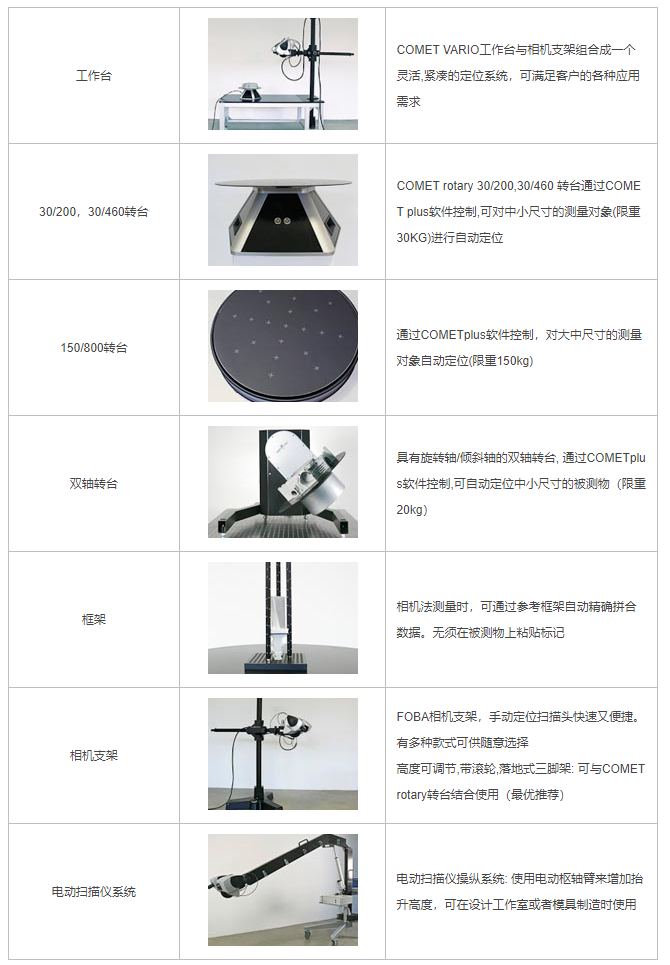

                                                                                COMET L3D 8M配件
