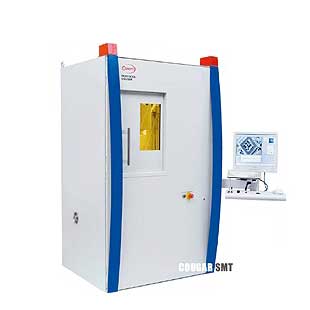

YXLON FEINFOCUS Cougar SMT

Feinfocus作为微焦点X射线检测技术的先锋，已在全球安装了超过2500台系统，并由此获得了极其丰富的经验；并在此基础上开发出了具有用户友善界面的多用途紧凑型。

微焦点检测解决方案-Yxlon.Cougar平台，是理想的微焦点X射线实时成像检测系统。

Y.Cougar可用于失效分析，单件产品手动检测和大批量产品全自动X射线检测，并可提供一系列的配置方案。这些特点非常适合进行各种二维检测和三维微焦点计算机断层扫描(μCT)应用。

                                                            YXLON FEINFOCUS Cougar SMT

主要特点

■ 高度灵活的通用系统，满足各种应用要求

■ 快速获得高分辨率检测结果

■ 占地面积小，进入方便

■ 数字化平板探测器

■ 16位实时成像系统

■ Y.QuickScan-超快微焦点CT方案

■ 使用简单，操作安全，维护方便

系统优点

■ 几何放大倍数2800倍

■ 总放大倍数10000倍

■ 可选择多焦点X射线管，提供微焦点，纳米焦点和高功率模式

■ 细节辨识能力< 500 nm

■ 16位实时图像处理系统

■ CNC控制X射线装置，机械运动系统和图像处理系统

■ BGA和SMT（QFP）自动分析软件，空隙计算

■ 通用缺陷自动识别软件（ADR），和AVI视频记录

■ 简便的鼠标操作模式和图像导航功能，也可使用操作杆。

■ 防撞击设计确保检测过程安全

■ 自动恒中心运动控制（AIM），Feinfocus专利的运动控制技术

■ 易编程设计（Easy Teach-In）使用户检测程序的编制简单易学

■ 实际X射线强度(TXI)控制技术可获得高锐度高一致性的图像

■ 开放式X射线管头的设计使射线管具有事实上的无限寿命

■ 滑移门具备X射线自动关闭功能，可安全地进行样品装卸

■ 射线防护安全性< 1 μSV/h

应用领域

■ 印刷线路板

■ 半导体封装和联接件

■ 电子集成件

■ 传感器，微电子系统和胶封元件

■ 医疗设备

■ WLCSP

■ 微型机电系统(MEMS,MOEMS)

■ 光子集成元件

■ 电缆，装具，塑料件和其他更多应用

■ 微焦点CT机械运动机构，带高精度样品旋转轴

■ 使用便利的扫描和重建软件

■ 可对焊点及物件内部的微小不良进行高精度模拟分析

■ 选件Y.QuickScan可在数秒内完成微焦点CT的扫描并在数分钟内完成重建

PRO是灵活性最大的系统。由于配置了自动装卸装置，该系统可用于中等批量和大批量的自动X射线检测，同时系统也支持手动和自动模式，二维和三维微焦点CT检测。Y.Cougar PRO系统为满足各种X射线检测的要求而设计，单个样品或样品托盘可以以手动或自动方式通过侧面的闸门和自动装卸接口装入。全自动批量检测可在没有操作人员干涉的情况下，按照预先设定的检测流程程序运行。在手动检测时Y.Cougar PRO具有Y.Cougar SMT一样的简单便利的操作和舒适的工作环境。

■ 可进行Cougar SMT的所有功能

■ 无人参与的全自动装卸检测

■ 附加全自动装卸装置接口

■ 可选装双板自动装卸台，

■ 定位精度高，适用批量检测
