AOI自动光学检测仪能测到哪些不良?

发布时间:2020-05-07 点击次数:1623

自动光学检查(AOI, Automated Optical Inspection) 为工业自动化有效的检测方法,使用机器视觉做为检测标准技术百,大量应用于LCD/TFT、晶体管与PCB工业制程上,在民生用途则可延伸至保度全系统。自动光学检查是工业制程中常见的代表性手法,利用光学方式取得成品的表面问状态,以影像处理来检出异物或图案异常等瑕疵,因为是非接触式检查,所答以可在中间工程检查半成品。

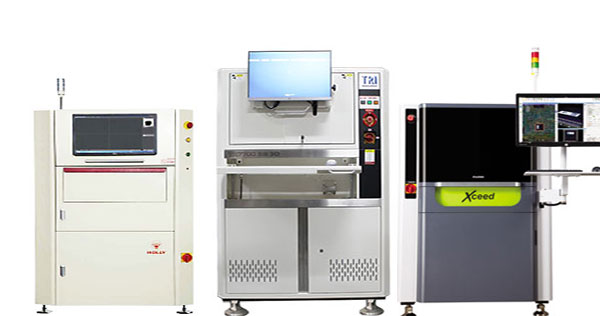

AOI光学自动检测设备,是通过光学方式形成图像然后通过对图像进行处理然后判断PCB上的各百种不良,理论上可以判断出任何人眼可以看到的各种不良,(偏移、少锡、短路、污染、缺件、歪斜、立碑、侧立、翻件、错件、破损、浮高、极度性、虚焊、空焊、溢胶、锡洞、引脚未出等)。但是在实际的使用过程中会有误检和漏检状况出现,具体受各设备厂商的技术条件和设备使用者的熟回练程度影响。




简单来说,AOI的功能是做外观检查的,主要是针对电路板上不良缺陷作检查,通过光源搭配相机拍图,源对所拍的图像进行处理并运用算法检测出不良。

一般AOI可用于SMT生产线的三个位置,印刷后锡膏检查,炉前检查及炉度后检查缺件,问偏移,短路,空焊,错答件,极反,反白,侧立等。
