  • 产品名称:德律TR7710 DL AOI检测机
  • 品牌型号:
  • 设备产地:
  • 应用范围:
  • 租售热线:13510861076
  • 0



德律TR7710  DL  AOI检测机产品介绍



光學影像系統



上視相機

     高感光6.5 Mpix高速彩色相機

照明光源

     多相位,紅藍綠+白光LED燈源

光學解析度

     10 or 12.5 μm (出廠時擇一設定)

取像方式

     走停式取像

 取像/檢測速度

12.5 μm (cm 2 /sec) 43

10 μm (cm 2 /sec) 27

 爐前/爐后檢測項目

元器件缺陷

     缺件、立碑、側立、極反、旋轉、位移、錯件(OCV)、損件、反件、多件、異物

錫點缺陷

     錫多、錫少、橋接、DIP類元件吃錫、翹腳、金手指表面刮傷/粘

X-Y平台及控制系統

高精度滾珠絲桿驅動(搭配伺服馬達及移動控制器)

X-Y軸解析度

1 μm



電路板與輸送帶系統



TR7710

TR7710 DL

光學解析度

12.5 μm

10 μm

12.5 μm

10 μm

最小電路板可測尺寸

50 x 50 mm

最大電路板可測尺寸

快速模式

400 x 400 mm

330 x 250 m

n/a

正常模式

 510 x 460 mm

510 x 310 mm x 2 lanes

510 x 590 mm x 1 lane

電路板可測厚度

0.6 - 5 mm

電路板流線高度

880 - 920 mm

電路板最大重量

3 kg

電路板輸送/固定

馬達自動控制進出及氣壓夾板固定

零件高度限制

上端

25 mm [48 mm  選配 ]

40 mm [100 mm  選配 ]

3 mm [5 mm  選配  ]

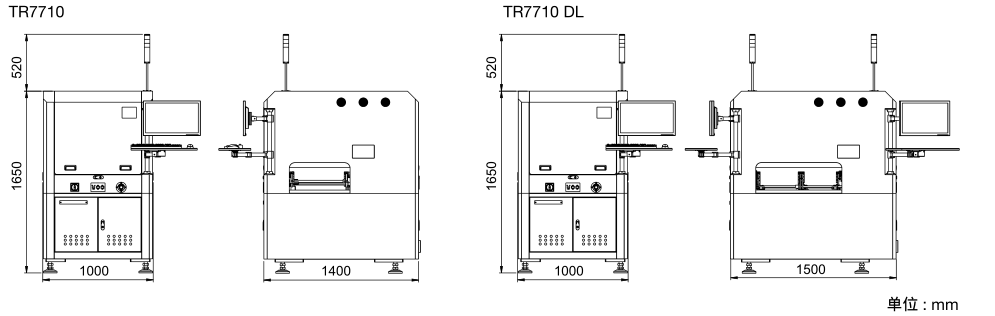

系統尺寸




TR7710

TR7710 DL

重量

600 kg

650 kg

電源需求

200 - 240 VAC, 15 A, 單向, 50/60 Hz 3 kVA

氣壓需求

72 psi - 87 psi (5 - 6 bar)


自動報警系統:三色燈加蜂鳴器進行報警

選配件:條碼讀取機、維修工作站、離線編程系統、OCR辨識功能、良率管理系統(YMS 4.0),YMS Lite、 電路板支撐座、雙軌機台
