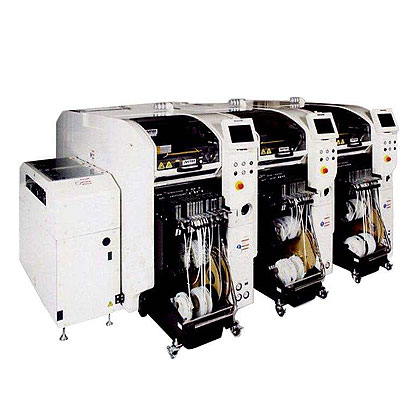

  • 产品名称:松下NPM-D3
  • 机器型号:松下NPM-D3
  • 机器用途:SMT设备
  • 贴装速度:0.063 s/chip
  • 贴装精度:±40μm/chip
  • 联系方式:13631705611
  • 0





高生产率—采用双轨实装方式

· 业界领先的单位面积生产率:连接NPM3台时,贴装速度高达171,000cph,单位面积生产率27,800cph/㎡

· 双轨传送带:在一边轨道上进行元件实装时,在另一边可进行基板的替换,以提高生产率并可实现异种基板的生产

高功能&高信赖性

· 继承Panasonic的实装特征DNA:全面兼容CM Series的硬件

· 具有0402-100*90mm元件的对应能力以元件厚度检查和基板弯曲检查等功能,能够大幅度提高贴装质量,并且完全满足客户对POP、柔性基板等高难度工艺的需求

简单操作

· 采用人性化界面设计,机种切换指示可大幅度缩短料架台车的交换作业时间



                                                                       松下NPM-D3多功能贴片机


  1: 由于基板传送基准不同,不可与NPM(NM-EJM9B)、NPM-W(NM-EJM2D)、NPM-W2(NM-EJM7D)双轨规格直接连接。

  2:托盘供料器贴装时D尺寸 2 683 mm 、交换台车安装时D尺寸 2 728 mm

  3:显示器、信号塔、天顶风扇盖除外。

  4:±25μm贴装对应是选购件。

  5:03015/0402芯片,需要专用吸嘴和编带供料器

  6:03015贴装对应是选购件。

  7:包括基板高度测定时间0.5s。

  8:在一个检查头不能同时进行锡膏检查和元件检查。

  9: 检查对象的异物是指芯片元件。

  10:是根据本公司计测基准对面补正用的玻璃基板计测所得的锡膏检查位置的精度。

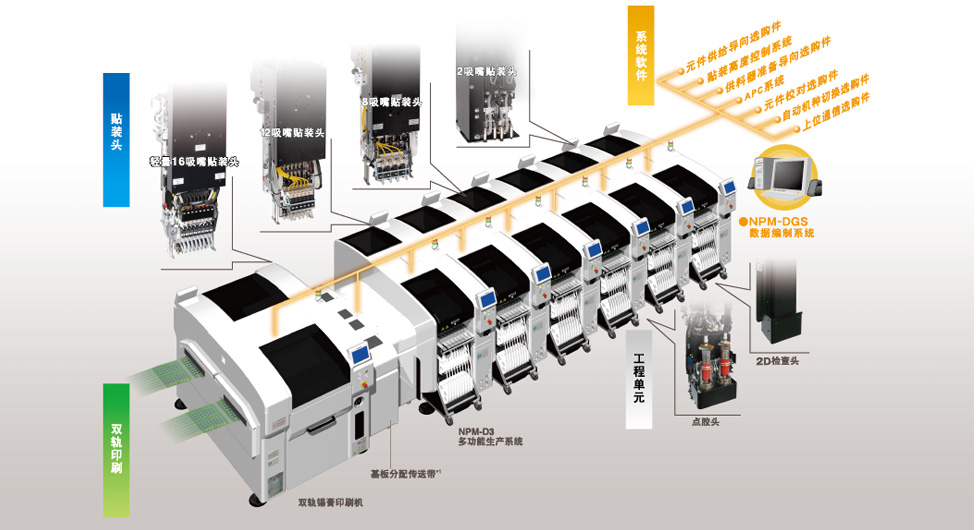

                                                       通过系统软件实现生产线、生产车间、工厂的整体管理








                                                                      松下贴片机NPM-D3的参数





  设备名称

                                                      松下NPM-D3



  贴装头类型


    高速

  泛用


   吸嘴数量


    16吸嘴


    8吸嘴

  2吸嘴



  贴装速度


    0.063 s/chip


    0.106 s/chip

  0.423 s/QFP


   贴装精度


    ±40μm/chip


    ±40μm/chip

  ±30μm/QFP


   料架数量

    最大68连(8mm double,小卷盘)



  对应元件尺寸


   0402~L12mm*W12mm*T6.5

mm


    0402~L32mm*W32mm*T12

mm


  0603~L100mm*W90mm*T28

mm



  单轨传送带

    L50mm*W50mm~L510mm*W480mm




  双轨传送带


   双轨式

  L50mm*W50mm~L350mm*W216mm


   单轨式

  L50mm*W50mm~L350mm*W460mm
