  • 产品名称:FUJI 贴片机 M3III
  • 品牌型号:
  • 设备产地:
  • 应用范围:
  • 租售热线:13510801076
  • 0

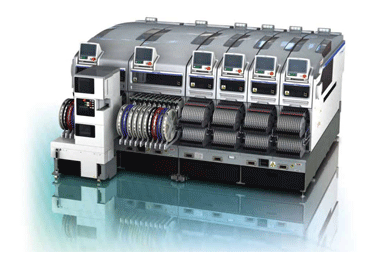

FUJI M3III产品介绍


通过高速化的XY机械手和料带供料器以及使用新研发的相机「Fixed On-the-fly camera」,可以提高包括从小型元件到大型异形元件等所有元件的贴装能力。此外,使用新型高速工作头「H24G工作头」后,每个模组的元件贴装能力高达37,500CPH*(生产优先模式),比NXT II提高了约44%。

FUJI M3III



対象电路板尺寸(L × W)

48mm×48mm~250mm×510mm(双搬运轨道规格)

48mm×48mm~534mm×510mm(双搬运轨道规格)


48mm×48mm~250mm×610mm(単搬运轨道规格)

48mm×48mm~534mm×610mm(単搬运轨道规格)


※双搬运轨道(W)时最大280 mm, 超过280mm时変为単搬运轨道搬运。

※双搬运轨道(W)时最大280 mm, 超过280mm时変为単搬运轨道搬运。

元件种类

MAX20种类(8mm料帯换算)

MAX45种类(8mm料帯换算)

电路板加载时间

双搬运轨道:连续运转时O sec, 単搬运轨道:2.5 sec (M3 III各模组间搬运), 3.4 sec(M6 III各模组间搬运)

贴装精度/涂敷位置精度

H24G

±0.025mm(标准模式)/±0.038mm(生产优先模式) (3σ) cpk≧1.00

H24G

±0.025mm(标准模式)/±0.038mm(生产优先模式) (3σ) cpk≧1.00


V12/H12HS

±0.038(±0.050) mm (3σ) cpk≧1.00

V12/H12HS

±0.038(±0.050) mm (3σ) cpk≧1.00


H04S/H04SF

±0.040mm (3σ) cpk≧1.00

H08M/H04S/H04SF

±0.040mm (3σ) cpk≧1.00


H08/H04

±0.050mm (3σ) cpk≧1.00

H08/H04/OF

±0.050mm (3σ) cpk≧1.00


H02/H01/G04

±0.030mm (3σ) cpk≧1.00

H02/H01/G04

±0.030mm (3σ) cpk≧1.00


H02F/G04F

±0.025mm (3σ) cpk≧1.00

H02F/G04F

±0.025mm (3σ) cpk≧1.00


GL

±0.100mm (3σ) cpk≧1.00

GL

±0.100mm (3σ) cpk≧1.00

产能

H24G

37,500(生产优先模式)/35,000(标准模式) cph

H24G

37,500(生产优先模式)/35,000(标准模式) cph


V12

26,000 cph

V12

26,000 cph


H12HS

24,500 cph

H12HS

24,500 cph


H08

11,500 cph

H08M

13,000 cph


H04

6,500 cph

H08

11,500 cph


H04S

9,500 cph

H04

6,500 cph


H04SF

10,500 cph

H04S

9,500 cph


H02

5,500cph

H04SF

10,500 cph


H02F

6,700cph

H02

5,500 cph


H01

4,200 cph

H02F

6,700cph


G04

7,500 cph

H01

4,200 cph


G04F

7,500 cph

G04

7,500 cph


GL

16,363 dph(0.22sec/dot)

G04F

7,500 cph


/

OF

3,000 cph


/

GL

16,363 dph(0.22sec/dot)

对象元件

H24G:0201-5mm×5mm,高度:最大2.0mm


V12/H12HS:0402-7.5mm×7.5mm,高度:最大3.0mm


H08M:0603-45mm×45mm,高度:最大13.0mm


H08:0402-12mm×12mm,高度:最大6.5mm


H04:1608-38mm×38mm,高度:最大9.5mm


H04S/G04SF:1608-38mm×38mm,高度:最大6.50mm


H02/H02F/H01/0F:1608-74mm×74mm,高度:最大25.4mm


G04/G04F:0402-15mm×15mm,高度:最大6.5mm

模组宽度

320mm

645mm

机器尺寸

L:1295mm(M3 III×4, M6 III×2) / 645mm(M3 III×2, M6 III)


W:1900.2mm H:1476mm


FUJI M3III优势FUJI M3III优势



世纪远景优势


世纪远景公司实力

世纪远景公司实力












世纪远景电子设备有限公司,至今已有20多年的行业经验,专业提供高品质SMT整套设备,不断为企业提供先进的科技设备;


拥有30000+㎡ 的自有产业园,分别设立仓储区,展示区,保养区、配件区;


服务过大小上千家客户,为电子产品企业提供先进的设备支持;



世纪远景产品种类齐全

世纪远景产品种类齐全





产品种类丰富齐全,涵盖 SMT 贴片生产线,X 射线检测机,桌上机器人等;

高效的运输效率,一台设备也准时送达;

产品均为欧美日韩一线大品牌,产品品质有保障;

提供各种SMT设备租赁服务,能为企业节约50%的资金;


世纪远景公司服务世纪远景公司服务



免费需求分析、免费培训使用、免费技术咨询;


新旧设备均可保修一年,可提供原厂级别售后工程师上门服务;


二手SMT设备年份保证均在5年以内、承诺对设备提供终身维护,全力提供设备相关文件及技术支持;
