  • 产品名称:西门子ASM X4S
  • 品牌型号:
  • 设备产地:
  • 应用范围:
  • 租售热线:13510801076
  • 0

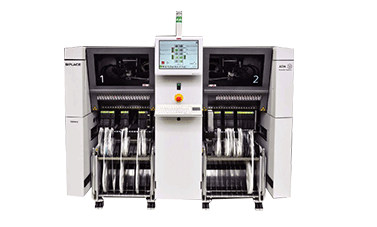

ASM X4S产品介绍


金新的 SIPLACE X.系列不仅拥行快的贴装速度,同时配备了金新的8 IPLACE CPP贴装头,从而使8PLACE X系列可以快速地贴装各种元件,并且获得优质贴装质量


ASM X4S



SIPLACE X系列贴片机的技术参数

机器特性

SIPLACE X4i S

SIPLACE X4 S

SIPLACE X3 S

SIPLACE X2 S

悬臂数量

4

4

3

2

贴装性能





IPC 速度

125,000 cph

105,000 cph

78,100 cph

52,000 cph

SIPLACE 基准评测

150,000 cph

125,000 cph

94,500 cph

64,000 cph

理论速度

200,000 cph

170,500 cph

127,875 cph

85,250 cph

机器尺寸






1.9 x 2.3 1

1.9 x 2.3 1

1.9 x 2.3 1

1.9 x 2.3 1

贴装头特性

SpeedStar

MultiStar

TwinStar


元器件范围

0201(公制) - 6 x 6 mm

 01005 - 50 x 40 mm

0201“- 200 x 125 mm


贴装准确性

± 36 μm/3σ

± 41 μm/3σ (C&P)

± 22 μm/3σ




± 34 μm/3σ (P&P)



角精度

± 0,5°/3σ

± 0,4°/3σ (C&P)

± 0,05°/3σ




± 0,2°/3σ (P&P)



元件高度

4 mm

11,5 mm

25 mm


贴装力

1,3 - 4,5 牛顿

1,0 - 10 牛顿

1,0 - 15 牛顿


传送带特性





传送带类型

单轨, 灵活双轨

传送带模式

异步, 同步, 独立贴装模式(X4i S)

PCB 格式

50 x 50 mm - 850 x 560 mm (X4 S, X3 S, X2 S)  3


50 x 50 mm to 610 x 510 mm max. (X4i S)

PCB 厚度

0,3 - 4,5 mm (其他尺寸可根据要求定制)

PCB 重量

3 kg

元器件供应与供料





供料器容量

X3 S & X4 S: 160 个 8 mm X供料器模块


X4i S: 148 个8 mm X供料器模块

供料器模块类型

SIPLACE 元器件推车, SIPLACE 矩阵托盘供料器(MTC)4,华夫盘托盘(WPC5/WPC6) 4, JTF-S/JTF-M


SIPLACE X供料器


Tray盘, 振动料管, 振动供料器, 定制 OEM 供料器模块

DPM 速率

≤ 3 dpm

照明等级

 6  级照明度

 ASM在推荐的范围和间隔周期内进行专业的维护,确保SIPLACE设备在整个寿命周期内提供规定的性能和精度。


ASM X4S优势ASM X4S优势


世纪远景优势


世纪远景公司实力

世纪远景公司实力












世纪远景电子设备有限公司,至今已有20多年的行业经验,专业提供高品质SMT整套设备,不断为企业提供先进的科技设备;


拥有30000+㎡ 的自有产业园,分别设立仓储区,展示区,保养区、配件区;


服务过大小上千家客户,为电子产品企业提供先进的设备支持;



世纪远景产品种类齐全

世纪远景产品种类齐全





产品种类丰富齐全,涵盖 SMT 贴片生产线,X 射线检测机,桌上机器人等;

高效的运输效率,一台设备也准时送达;

产品均为欧美日韩一线大品牌,产品品质有保障;

提供各种SMT设备租赁服务,能为企业节约50%的资金;


世纪远景公司服务世纪远景公司服务



免费需求分析、免费培训使用、免费技术咨询;


新旧设备均可保修一年,可提供原厂级别售后工程师上门服务;


二手SMT设备年份保证均在5年以内、承诺对设备提供终身维护,全力提供设备相关文件及技术支持;




深圳市世纪远景电子设备有限公司


深圳市世纪远景电子设备有限公司

深圳市世纪远景电子设备有限公司

      深圳市世纪远景电子设备有限公司创始于1998年,经过多年的发展于2015年在东莞市大岭山镇购置自有园区,占地面积20000平方米,建筑面积50000平方米。我公司专注于为电子制造企业提供整套自动化设备设备解决方案,主要经营新旧SMT生产线、光学检测设备、半导体设备的回收、销售、租赁与维护,为业界最早经营中古设备厂商之一,我公司享有充足稳定的海内外货源,渠道畅通,拥有专业的售前售后服务团队......

深圳市世纪远景电子设备有限公司



深圳市世纪远景电子设备有限公司
