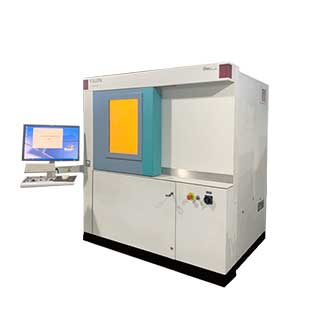

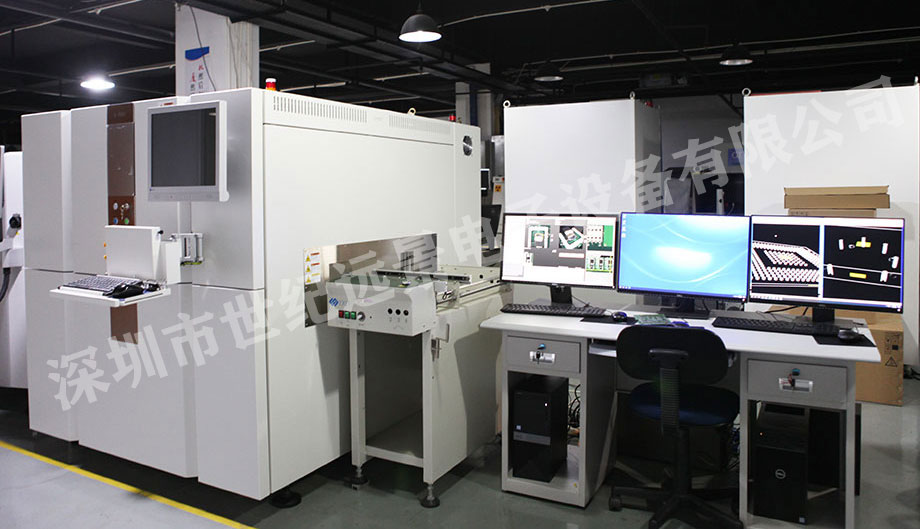

  • 产品名称:欧姆龙 3D在线式
  • 品牌型号:
  • 设备产地:
  • 应用范围:
  • 租售热线:13510861076
  • 0



欧姆龙产品介绍

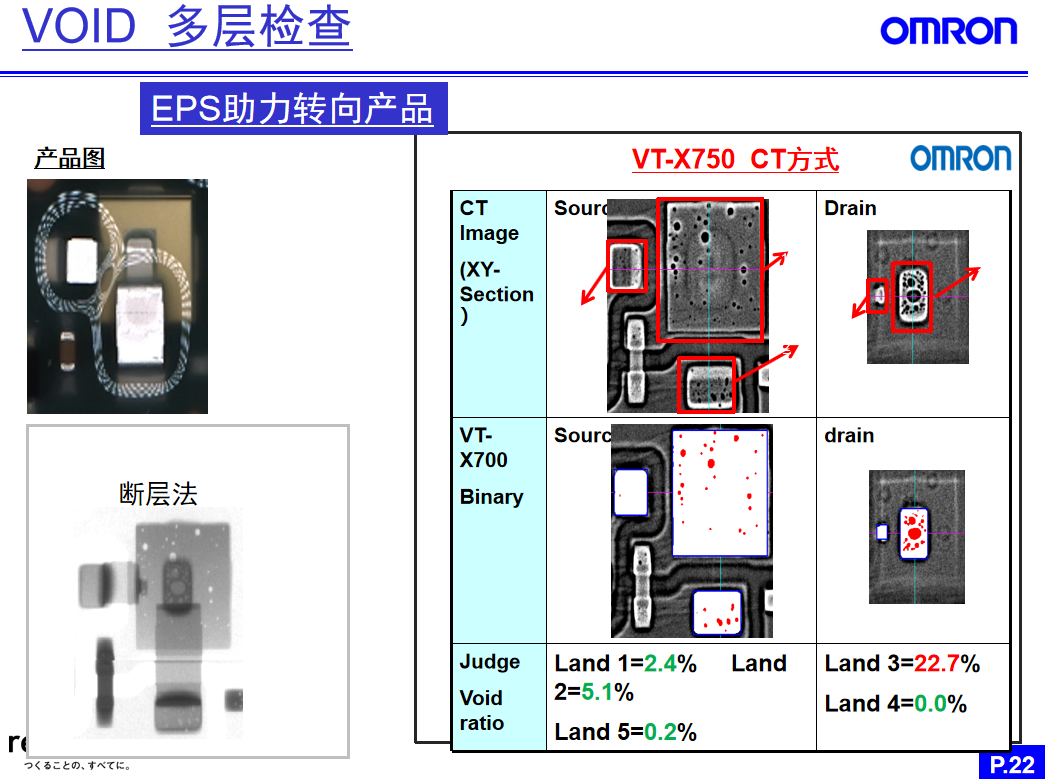

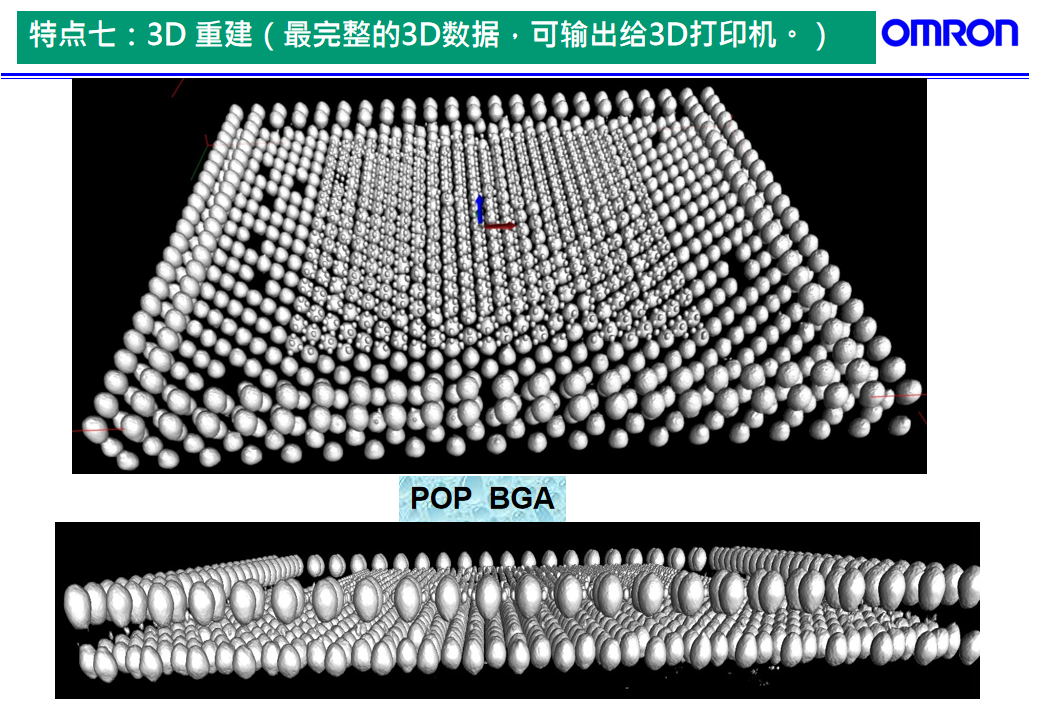

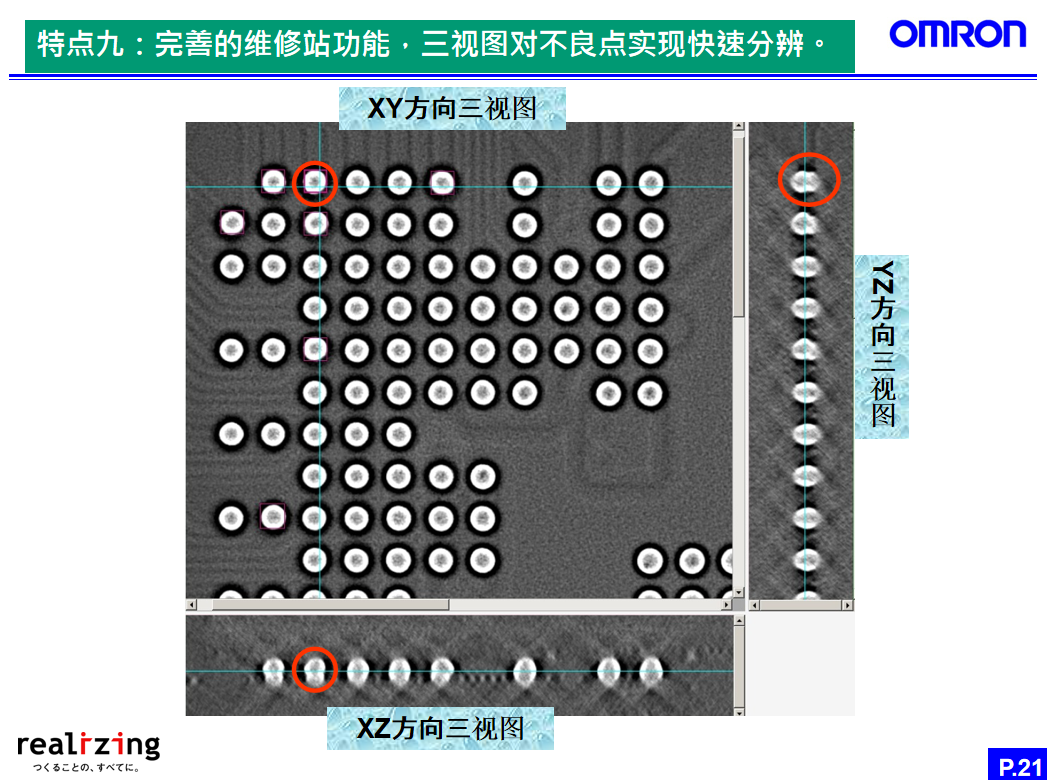

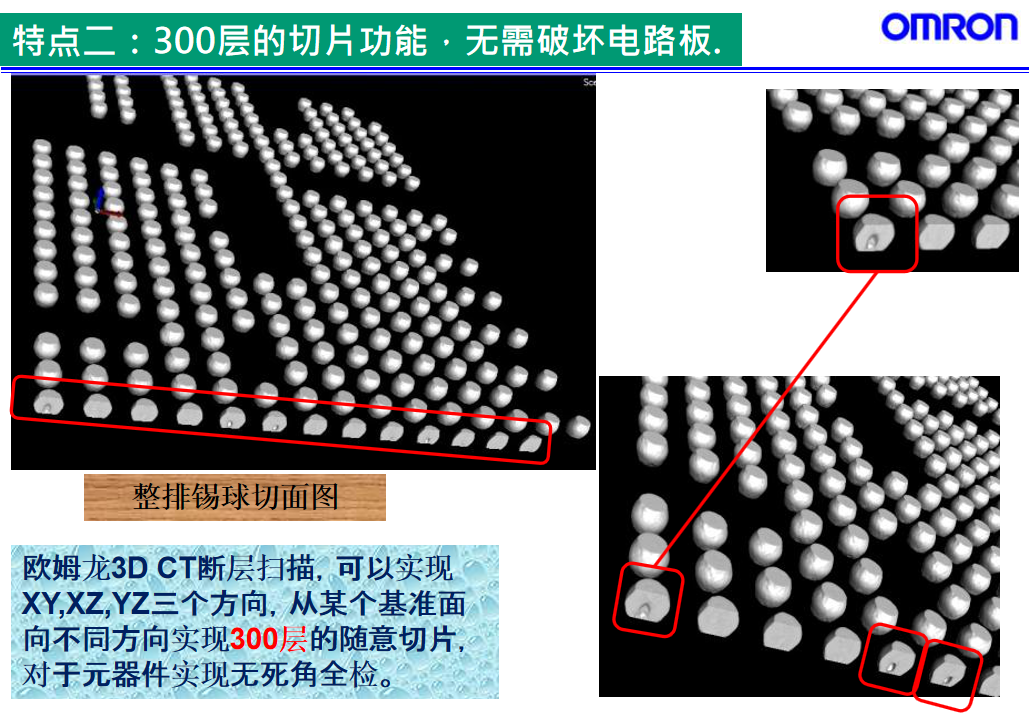

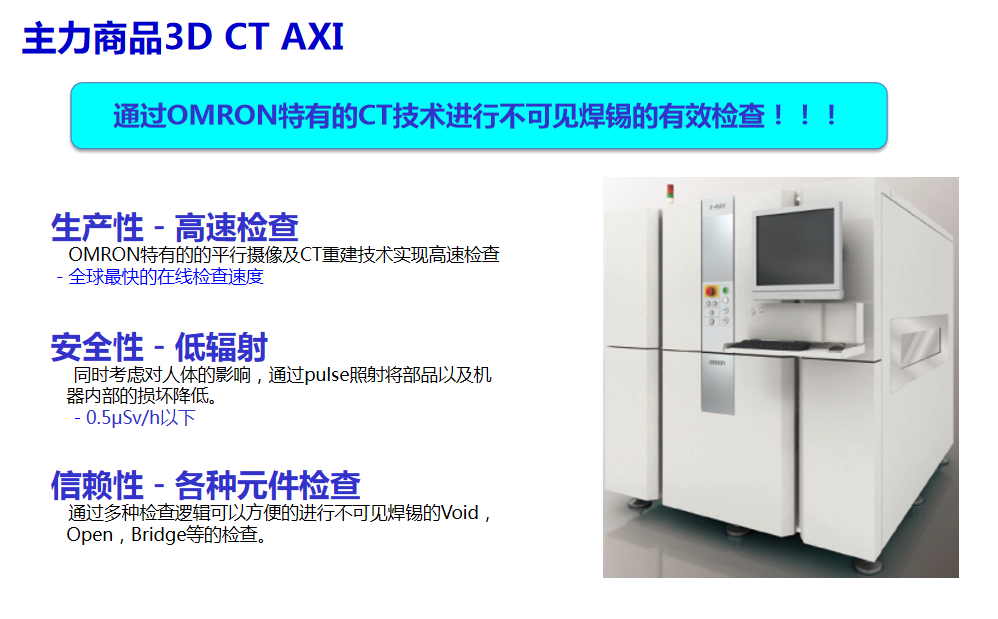

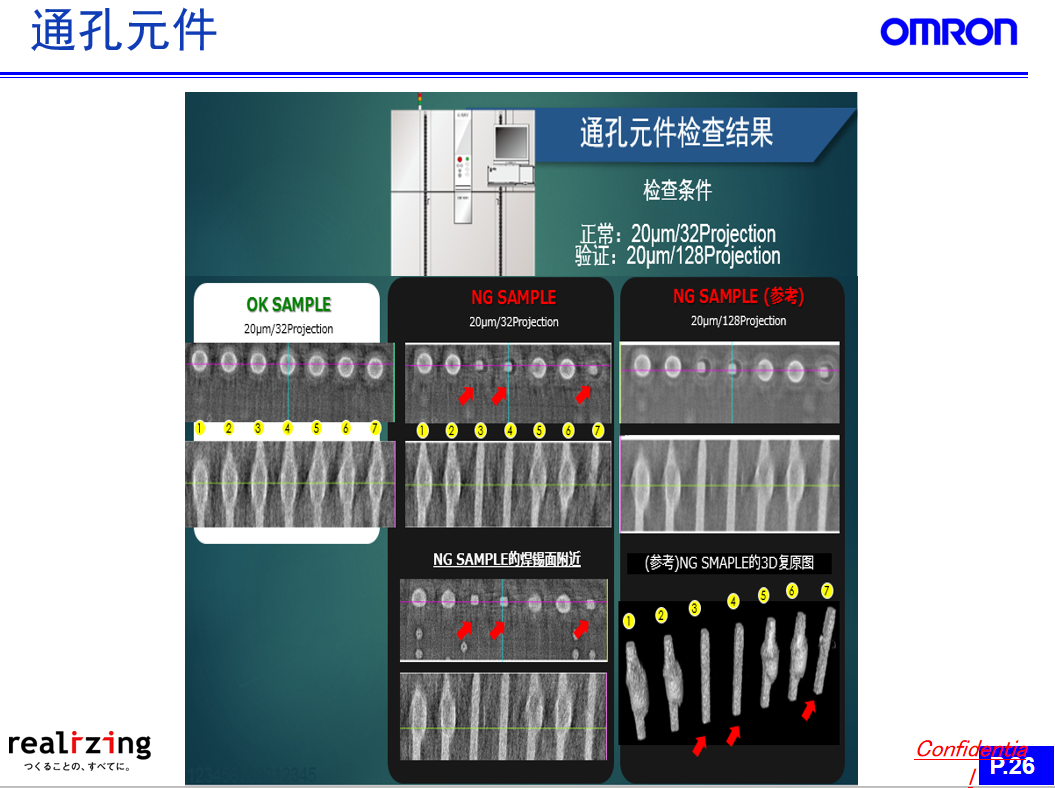

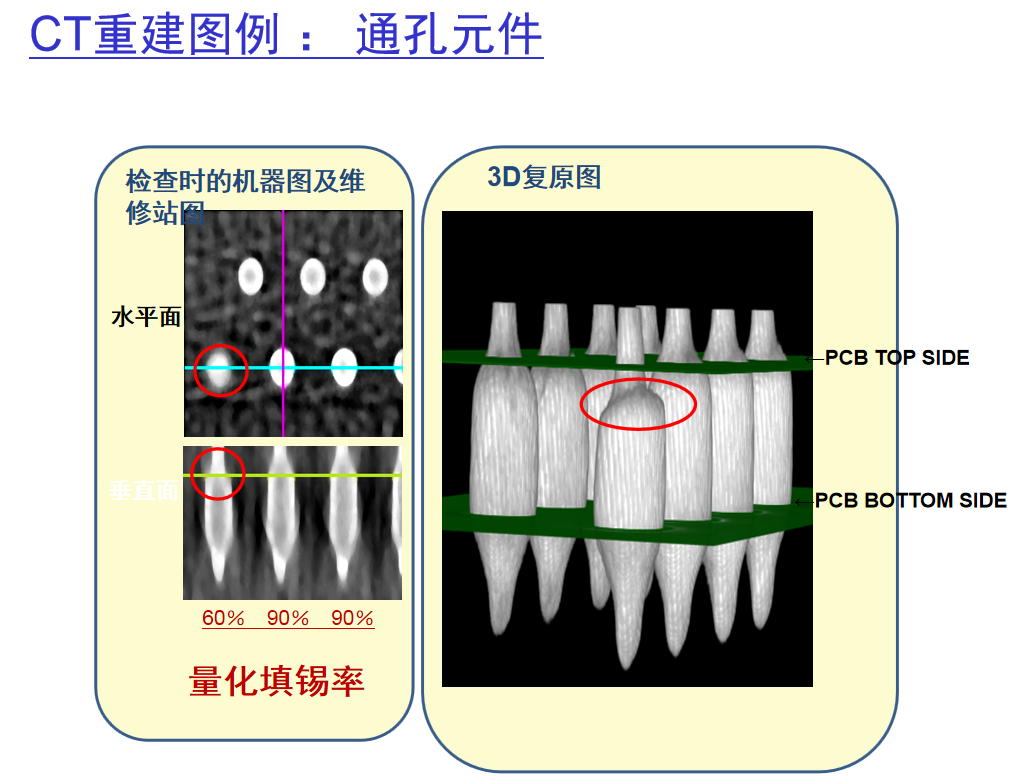

在使用3D-CT方式确保检出的同时,本装置搭载了新设计的拍摄方式*1,实现超高速摄像,并结合现有机种运用得很成熟的自动化检查技术,实现业界最快速*2的自动检查速度。检查对象包括底部焊极元件、PoP层叠元件,压插件连接器等插入型元件等,同时也充实了IC引脚的反面爬锡、气泡检查等应用。通过以上元素的结合,实现高速检查,并扩大了检查逻辑的对应范围,从而实现了在线+ 全数+ 全板的X射线检查。

欧姆龙



项目

内容

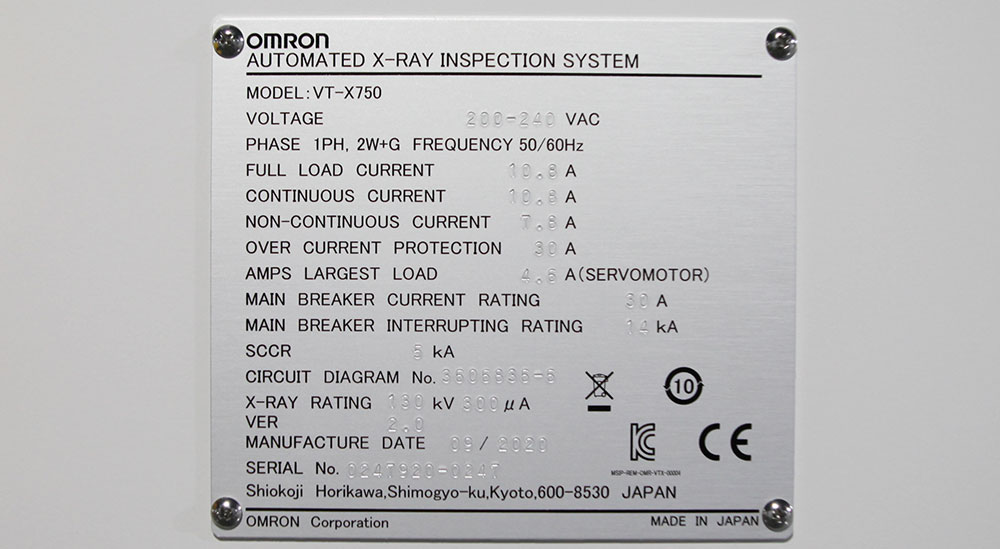

机种名

VT-X750

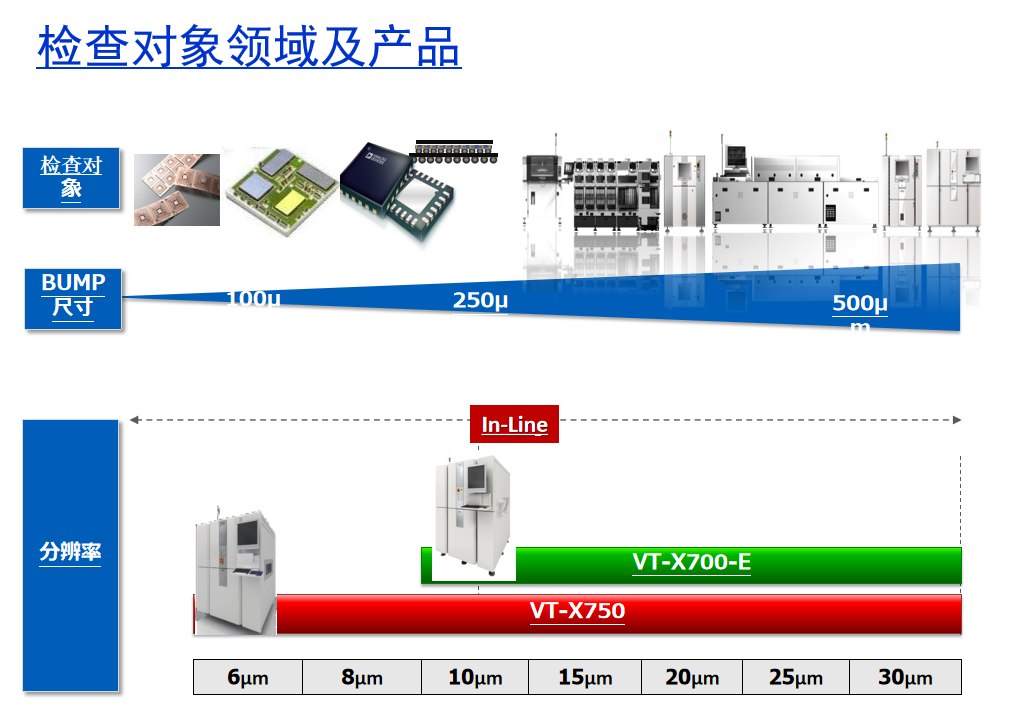

检查对象元件

BGA/CSP,插入元件,SOP/QFP,三极管,R/C CHIP,底部电极元件,QFN,电源模组

检查项目

开焊,无浸润,焊锡量,偏移,异物,桥接,引脚有无等(可根据检查对象进行选择)



摄像部位规格

摄像方式

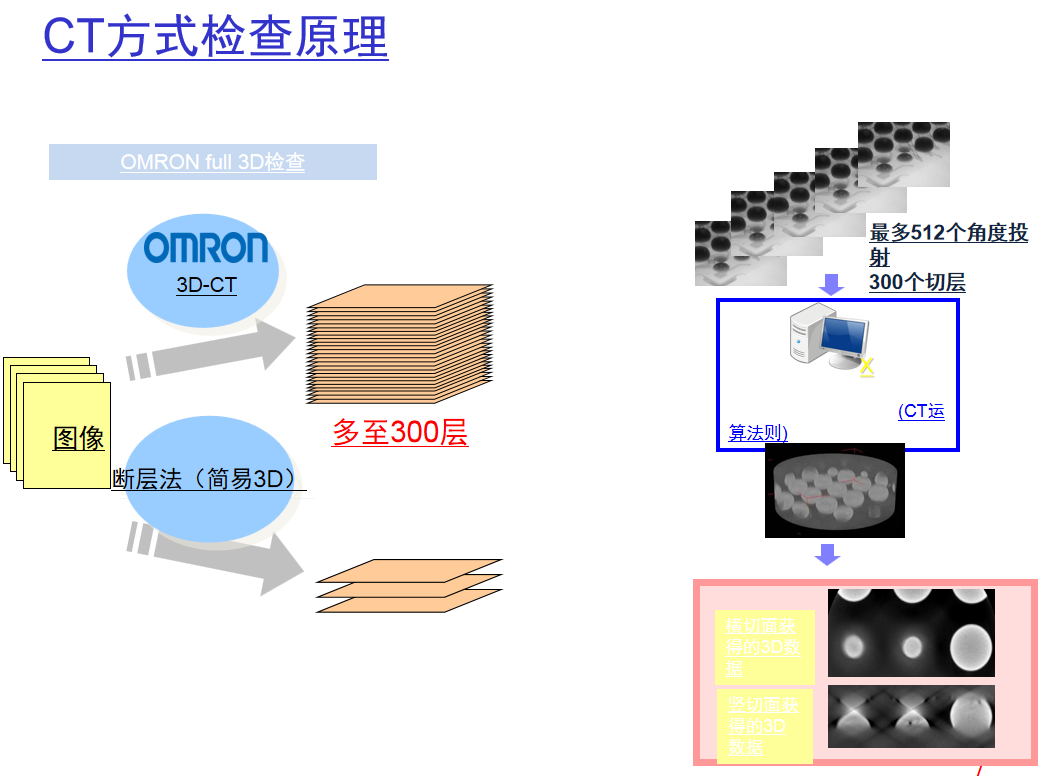

使用多次投影进行3D断层拍摄

摄像分辨率

6,8,10,15,20,25,30μm/pixel(根据不同检查对象进行选择)

X线源

闭管(130kV)

X射线检出器

FPD



对象基板

基板尺寸

50×50~610×515mm,厚度:0.4~5.0mm

基板重量

4.0kg以下(元件实装状态下)

搭载元件高度

上部:50mm以下 下部:40mm以下

板弯

2.0mm以下





装置规格

外形尺寸

1,550(W)×1,925(D)×1,645(H)mm(除开突起部:信号灯及显示屏)

装置重量

约2,970kg

基板搬送高度

900±15mm

电源电压

单相,AC200~240V,50/60Hz

额定输出

2.4kVA

X射线泄露量

低于0.5 μSv/h

气压

0.4~0.6MPa

对应规格

CE,SEMI,NFPA,FDA




欧姆龙优势欧姆龙优势



世纪远景优势


世纪远景公司实力

世纪远景公司实力

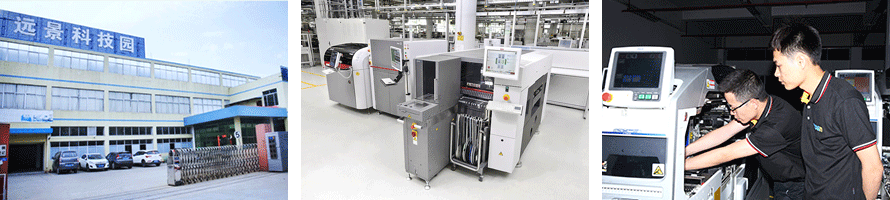

世纪远景电子设备有限公司,至今已有20多年的行业经验,专业提供高品质SMT整套设备,不断为企业提供先进的科技设备;
