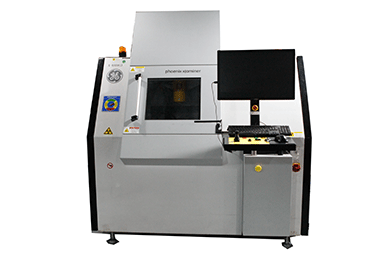

  • 产品名称:GE phoenix x|aminer 检测机
  • 品牌型号:
  • 设备产地:
  • 应用范围:
  • 租售热线:13510861076
  • 0



GE X aminer产品介绍


GE新推出的X射线检测系统phoenix x|aminer是为半导体封装和线路板组装等电子领域的高分辨率检测要求而专门设计的一款X射线检测系统。系统采用开放式160kV/20W微焦点X射线管。采用高功率射线管,可以穿透高吸收性工件。该系统使用特有的phoenix x|act base软件解决方案。基于其模块化设计,软件具有极高的使用灵活性,可用于手动和自动检测。

GE X aminer



技术规格和配置



系统放大倍率和分辨率

几何放大倍率 2100x

总放大倍率 >23000x

细节分辨率 小于1微米


亚微米X射线管

类型

     开放式微米管、透射管头、170度辐射角、准直功能

最大管电压

     160KV

最大管功率

     20W

     无毒载体钨靶,并可旋转以多次使用

灯丝

     钨丝,经预调的即插式结构,更换简单快捷,20分钟内完成

真空系统

     无油式低真空泵+涡轮分子真空泵


探测器

数字成像链

     高分辨率4” 双视野图像增强器2M像素高分辨率数字相机


操控平台

总体结构

     高精度抗震动、5轴同步驱动

最大检测范围

     410mm×410mm

最大工件尺寸/重量

     410mm×410mm/5kg

ovhm-斜角视图旋转

     可调视角70°,n×360°

操控

     操纵杆控制或鼠标(手动模式)和数控编程控制(自动模式)

轴速(X-Y-Z)

     10μm/s到80mm/s

操控辅助功能

     X射线影像导航图,点击移动功能,点击放大功能,自动保持视野中心功能,激光定位瞄准

防碰撞系统

     防止检测样品与射线管产生碰撞


图像处理软件

phoenix x|act base

     全面的X射线图像分析软件,包含图像对比增强和滤波功能、测量功能、数控编程功能

bga|module BGA

     焊点自动检测功能

vc|module

     空隙面积比自动计算,包括多芯片的贴装空隙检测功能


系统尺寸

尺寸(W x H x D)

1800mm×1900mm×1815mm(不包括控制台)

高度可调控制面板

400mm

最大重量

2050kg


辐射安全防护

全方位防护

     铅钢防护结构与铅玻璃窗的安全屏蔽室

辐射泄漏剂量率

     <1μSv/h,符合国际标准


硬件选项

倾斜/旋转装置

     倾斜±45°和旋转n×360°,最大工件重量为2kg

辅助定位装置

     十字线激光

旋转台用PCB板支架装置

     最大载板尺寸310mm×310mm (12"×12")

XY-平台

     增大检测区域为510mm×510mm (20"×20") (不使用旋转台)



GE X aminer优势GE X aminer优势



世纪远景优势


世纪远景公司实力

世纪远景公司实力












世纪远景电子设备有限公司,至今已有20多年的行业经验,专业提供高品质SMT整套设备,不断为企业提供先进的科技设备;


拥有30000+㎡ 的自有产业园,分别设立仓储区,展示区,保养区、配件区;


服务过大小上千家客户,为电子产品企业提供先进的设备支持;



世纪远景产品种类齐全

世纪远景产品种类齐全





产品种类丰富齐全,涵盖 SMT 贴片生产线,X 射线检测机,桌上机器人等;

高效的运输效率,一台设备也准时送达;

产品均为欧美日韩一线大品牌,产品品质有保障;

提供各种SMT设备租赁服务,能为企业节约50%的资金;


世纪远景公司服务世纪远景公司服务



免费需求分析、免费培训使用、免费技术咨询;


新旧设备均可保修一年,可提供原厂级别售后工程师上门服务;


二手SMT设备年份保证均在5年以内、承诺对设备提供终身维护,全力提供设备相关文件及技术支持;
