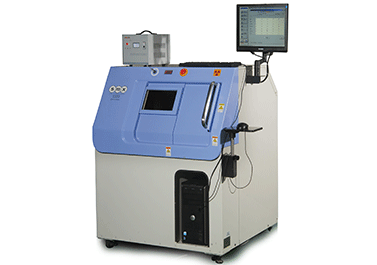

  • 产品名称:岛津SMX-1000PLUS
  • 品牌型号:岛津SMX1000PLUS
  • 设备产地:日本
  • 应用范围:芯片、电池、线材等
  • 租售热线:13510801076
  • 0



岛津1000plus产品介绍


岛津SMT1000PLUS是SMX1000的更新产品。新机型将过去备受好评的操作性能进行了进一步提升,并使操作界面更加简洁易懂,增大的透视图像和外观图像提高了图像的易读性。新系统大幅度地简化了测量功能,通过无须复杂参数设定的一键式操作即可得到测量结果;除在外观图像上可实施导航、步进、教学(Teaching)、图像一览显示等丰富的功能外,又增加了突出关心区域显示等的新功能。

岛津1000plus


用途▶  SMX-1000 Plus/SMX-1000L Plus可通过非破坏的方式,在高放大倍数下透视检查高密度实装基板或BGA·CSP·系统LSI的超细微部的连接状态(断线·接触)。


产品特点

1、封闭式X光管,寿命更长,设备体积更小,使用更方便

┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄

2、独特的导航界面设置,可随意点击以获取该位置图像

┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄

3、倾斜60度检查,可轻易看清BGA虚焊不良

┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄

4、汽泡检查,可直观判断BGA焊球内汽泡体积,直观判断该焊点是否合格



产品参数▶

结构

闭管

空间分辨率

5um

最高电压

90kv(10w)

可搭载尺寸

350mm*400mm

图像检测装置

平板检测器(FPD)

实际检查尺寸

300mm*350mm

受光部倾斜

最大60°

可搭载重量

最大5kg

检查视野

约2~35mm

输入电压

AC100V  1KVA

放大倍率

约6~152倍

设备尺寸

995mm*990mm*1285mm

检测尺寸

300*350mm

设备重量

约500kg



卓越的操作性能▶

检查条件的

预设功能

由于拍摄的图像具有丰富的动态信息,所以系统在不改变X射线条件下,从检查条件一览中挑选适合的设定,就能立刻看到希望观察部位(材质)的最优图像。

用外观CCD定位

通过可拍摄载物台全区域的CCD相机,指定载物台的位置,简单操作即可将载物台瞬间移动到想观察位置。

在实时图像上定位(只限鼠标操作)

仅使用鼠标就能完成所有操作,这样使操作人员可在视线不离开显示器的状态下集中精力完成检查作业。另外,新系统也可将鼠标点击点移动到显示器中心的「中心移动」功能。



各种功能多方支持操作者

步进功能

步进功能,是等间距顺序移动载物台进行检查的功能。此功能对可排列在托盘等上的相同形状的样品的检查尤其高效。

教学功能

教学(teaching)功能是使载物台移动到预先登录的检查点进行检查的功能。对于同种类样品的大量检查,登录检查点后,可快速移动载物台,进行高效的检查。

图像一览功能

保存的图像可按文件夹进行缩略显示。本装置的缩略图显示具备下列丰富的功能给操作人员强大支持。


标配的各种计测功能

尺寸测量

包括2点间距离,角度、曲率的测量。以前需要对每幅图像进行尺寸校准,现在系统将其与放大倍数联动,校准数据自动计算,可高效实现尺寸测量。

BGA气泡率测量

临界值值设定后,点击测量图标,系统自动测量图像上显示出所有空洞。系统还可根据预先设定的标准自动判断合格与否,而且测量结果还可以CSV格式保存。

面积比率测量

用于测量焊接或焊盘上锡膏的浸润比率等。系统对指定ROI(用户指定区域)内的目标面积的比率进行测量。面积比率是指目标面积/ROI面积的值。

金线曲率测量

确定金线两端和最大曲率点位置,系统据此能够计算出金线的曲率。此测量结果也可以CSV格式保存。
