  • 产品名称:欧姆龙vt-s500 AOI检测机
  • 品牌型号:
  • 设备产地:
  • 应用范围:
  • 租售热线:13510801076
  • 0



欧姆龙vt-s500  AOI检测机产品介绍


随着数码产品等电子行业不断朝向高功能化、超薄化、小型发展,SMT 贴装行业越来越趋向于“高密度化贴装”。而且随着市场的全球化,一方面消费者的需求更加多样化,另一方面也要求对于普及型产品进行超高效率的量产。为对应这些需求,生产线工艺配置越来越趋于多样化。同时,为对应激烈的成本竞争压力而将产线转移到新兴国家的企业,目前也面临了相同的困境—新兴国家的人工费高涨。为减低生产成本,“产线自动化”变得越来越重要。

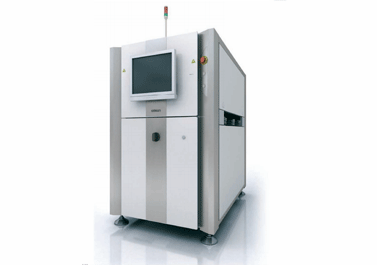

欧姆龙vt-s500  AOI检测机

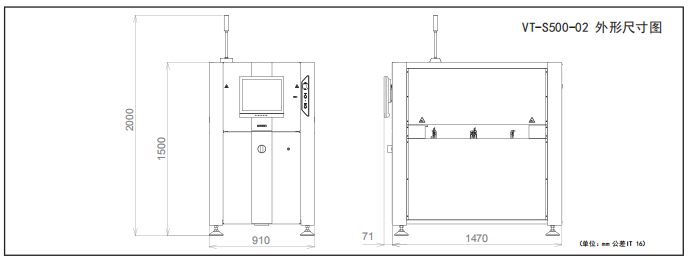

欧姆龙vt-s500  AOI检测机外形尺寸


一般规格 ▶

电源

单相AC200~240V(±10%); 频率:50/60Hz  额定电压为1.6kVA (8A电流MAX)

气源

不使用

接地条件

D种接地(接地电阻值:100Ω以下)

使用温度·湿度

10~35℃ 35-80%RH(不结露)

保存温度·湿度

0~40℃、35~80%RH

外形尺寸

910(W)×1,470(D)×1,500(H)mm(不包括突起部·信号灯)

重量

约500kg

基板搬送方向

右→左、左→右(通过Service Mode切换)

基板搬送基准

前基准、后基准(通过Service Mode切换)

搬送高度

900±20mm (可调整机器垫脚)※使用SMEMA对应时用户自行准备垫脚

基板上下净高

基板上方50mm, 基板下方50mm

基板搬送

传送带方式

传送带宽度调整

自动调整

基板搬送速度

150-600mm/s 使用者可自行设定搬入和搬出时的速度,机器默认设定为200mm/s

检查

炉前炉后基板检查

照明方式

R G B 三色Color Highlight照明

相机

5M工业相机

分辨率

15μm、 10μm



检查对象基板 ▶

外形尺寸

单轨:50mm×50mm~510mm×610mm(搬送方向×前后方向) 内容双轨:2×(50mm×50mm~510mm×300mm)

板厚

0.4-4.0mm

重量

元件贴装状态下4.0KG以下

板弯

对检查无影响的范围(目标:板弯:±2mm以下)

基板表面

铜箔·镀金·焊锡涂层

基板材质

纸苯酚·环氧玻璃·CEM3  *FPC基板使用的前提:只有通过硅胶(粘性)等材料将挠性基板粘贴于与基本规格相应的治具(金属板等)上时方可使

温度

基板搬送入设备时温度要求为40℃以下

最大检查元件数量

10,000 个元件/基板

最大单板数量

300块单板

检查程序名称

48字以内英文字母、数字、符号 (符号:#$%&’()-+=_^~@’{}[])

  本说明只登载选择机种时必要考虑的事项,没有登载使用上的注意事项。

  关于使用上的注意事项,在使用前请一定先参考使用指南。

  本说明所登载的应用事例只做参考,在实际使用时请确认装置的功能以及安全性后再使用,使用于本目录登载内容以外的条件和环境,以及关系到核动力控制、铁路、航空、燃烧装置、娱乐设备、安全设备和其他对生命和财产有较大影响的情况时,特别是对安全性要求严格的情况时,建议在充分考虑规格和安全性的前提下使用,并且请与本公司销售人员就具体产品规格及安全事项进行协商。

  本产品在住宅区使用时会有可能产生电磁影响。
