  • 产品名称:基恩士VR-5200 3D轮廓测量仪
  • 环境抗耐性
  • 使用环境温度+15 至 30 ℃
  • 工作环境湿度35 至 80 % RH
  • 3D轮廓测量仪
  • 重量约 28 kg
  • 0

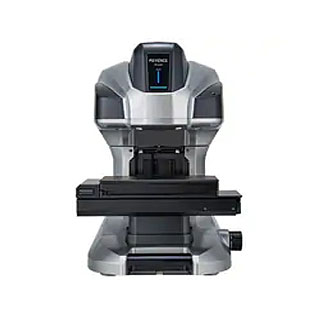

基恩士VR-5200 3D轮廓测量仪


1台即可完成多种测量项目凝聚了多种测量仪的优点。

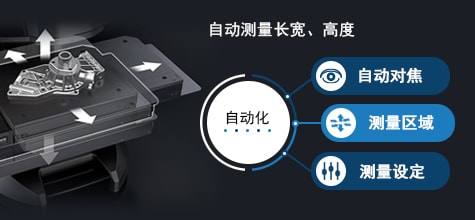

搭载全自动处理设定功能,可消除直接导致测量失败的人为设定失误。


测量范围是以往的5倍

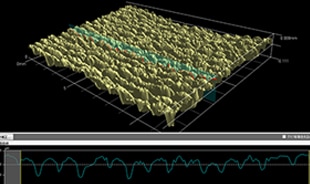

从产品整体的形状测量乃至粗糙度测量,无论是大范围还是细微部位,均可由1台设备完成测量。

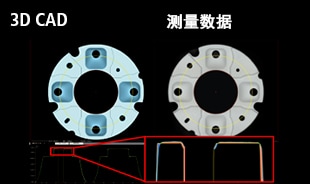

3D-CAD比较测量功能可比较测量成品与设计之间的差异,并对测量数据进行CAD输出。



                                                   基恩士VR-5200 3D轮廓测量仪




型号

VR-5200

类型

工作头

照明系统

观察用光源

LED环形照明 (红、蓝、绿)

测量用光源

白色LED

控制器

VR-5000

观察视野

低倍 (大视野)

15 英寸显示器上的倍率 12×

24.0 mm

18.0 mm

15 英寸显示器上的倍率 25×

12.0 mm

9.0 mm

15 英寸显示器上的倍率 38×

8.0 mm

6.0 mm

15 英寸显示器上的倍率 50×

4.5 mm

高倍 (高分辨率)

15 英寸显示器上的倍率 40×

7.6 mm

5.7 mm

15 英寸显示器上的倍率 80×

3.8 mm

2.9 mm

15 英寸显示器上的倍率 120×

2.5 mm

1.9 mm

15 英寸显示器上的倍率 160×

1.4 mm

变焦

1 至 4 倍

高度测量

显示分辨率

0.1 µm

高度测量范围

无Z 连接

低倍 (大视野) : 10 mm
高倍 (高分辨率) : 1 mm

有Z 连接

低倍 (大视野) : 50 mm
高倍 (高分辨率) : 30 mm

重复精度σ

无Z 连接

0.4 µm*1

有Z 连接

1.0 µm*1

宽度测量

重复精度σ

低倍 (大视野) : 1 µm
高倍 (高分辨率) : 0.5 µm
*1

图像拼接功能

全自动测量 (XY自动控制 + Z自动控制) 、自动创建MAP 图像、自动设定区域*2

XY 可测量范围

206 x 104 mm*2

载物台

XY 行程

184 x 88 mm (电动)

Z 行程

73 mm (电动)

承受负重

4.5 kg

动作距离

75 mm

摄像元件

1 英寸400 万像素单色CMOS

投光镜头

双远心镜头 x 2

受光镜头

双远心镜头

数据处理部

基恩士指定专用电脑 (操作系统为Windows 10 Pro)

电源

电源电压

100 至 240 VAC 50/60 Hz

消耗功率

200 VA 以下

环境抗耐性

使用环境温度

+15 至 30 ℃

工作环境湿度

35 至 80 % RH (无凝结)

重量

约 28 kg*3

*1 使用基恩士规定的基准规、以基恩士规定的测量模式进行测量时的数值 (环境温度 23 ±1 ℃)
*2 需要使用测量功能扩展模块 (VR-H3J)
*3 测量部单体的重量约为11 kg
