  • 产品名称:基恩士VR-3200 3D轮廓测量仪
  • 基恩士
  • VR-3200
  • 3D轮廓测量仪
  • 二手租赁仪器
  • 基恩士回收租赁
  • 0

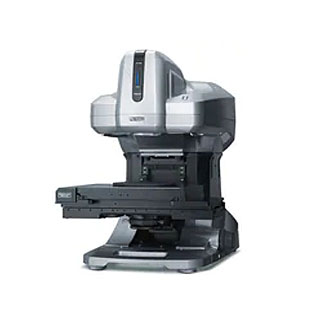

基恩士VR-3200 3D轮廓测量仪

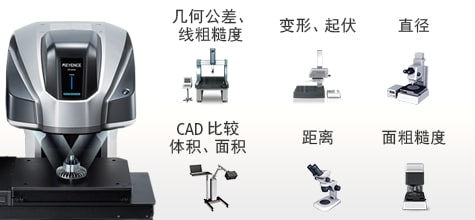

1台即可完成多种测量项目凝聚了多种测量仪的优点。

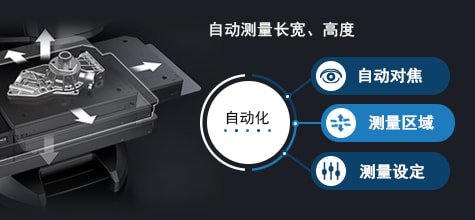

搭载全自动处理设定功能,可消除直接导致测量失败的人为设定失误。


测量范围是以往的5倍

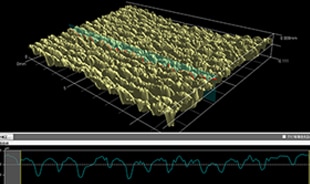

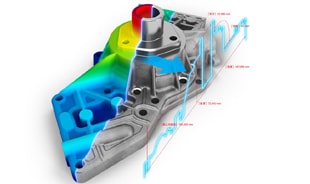

从产品整体的形状测量乃至粗糙度测量,无论是大范围还是细微部位,均可由1台设备完成测量。

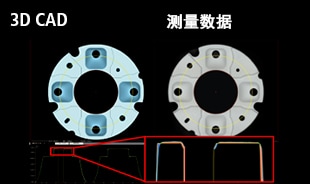

3D-CAD比较测量功能可比较测量成品与设计之间的差异,并对测量数据进行CAD输出。




                                                                    基恩士VR-3200 3D轮廓测量仪








型号

VR-3200

类型

工作头

适用控制器

VR-3000K

观察测量范围

大视野模式

15 英寸显示器上的倍率 12x

横(H)

24mm

纵(V)

18mm

15 英寸显示器上的倍率 25x

横(H)

12mm

纵(V)

9mm

15 英寸显示器上的倍率 38x

横(H)

8mm

纵(V)

6mm

15 英寸显示器上的倍率 50x

横(H)

纵(V)

4.5mm

高倍率模式

15 英寸显示器上的倍率 40x

横(H)

7.6mm

纵(V)

5.7mm

15 英寸显示器上的倍率 80x

横(H)

3.8mm

纵(V)

2.9mm

15 英寸显示器上的倍率 120x

横(H)

2.5mm

纵(V)

1.9mm

15 英寸显示器上的倍率 160x

横(H)

纵(V)

1.4mm

变焦

1 至 4 倍

可测量高度

大视野模式:10mm(±5mm) 高倍率模式:1mm(±0.5mm)*1

显示分辨率

0.1 µm*2

重复精度(б)

高度测量

0.5µm*3

宽度测量

大视野模式:1 µm、高倍率模式:0.5 µm*3

测量精度

高度测量

±3 µm*3

宽度测量

大视野模式:±5 µm、高倍率模式:±2 µm*3

连接功能

全自动(XY 自动控制+ 自动对焦)测量*4
自动调整、自动模板解析*4

载物台

XY 行程

184 × 88 mm(电动)

Z 行程

90 mm(电动)

旋转构造

±180°(试料旋转载物台)

倾斜构造

±30° 以上

操作距离

75 mm

图像接收元件

1 英寸 400 万像素单色 C-MOS

投光镜头

双远心镜头 x2

受光镜头

双远心镜头

照明系统

观察用光源

LED 环形照明(红、绿、蓝)

测量用光源

白色 LED

图像尺寸

1024 x 768 pix, 2048 x 1536 pix

数据处理部

基恩士指定专用 PC(OS 为 Windows7)*5

额定

电源电压

100 至 240 VAC ±10 %、50/60 Hz

功率消耗

150 VA

环境抗耐性

环境温度

+15 至 +30 °C

相对湿度

35 至 80 % RH (无凝结)

重量

28.0 kg
