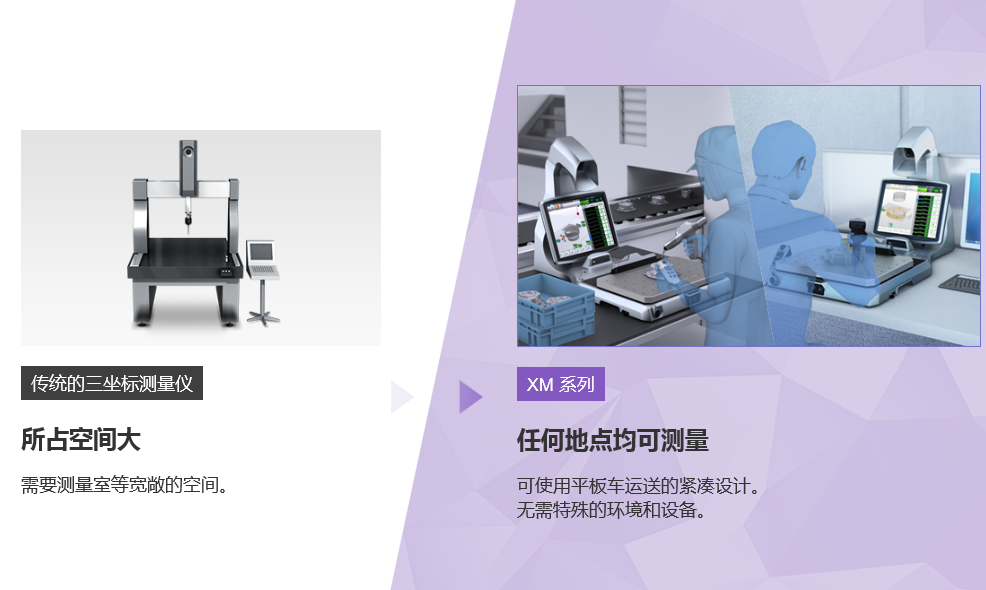

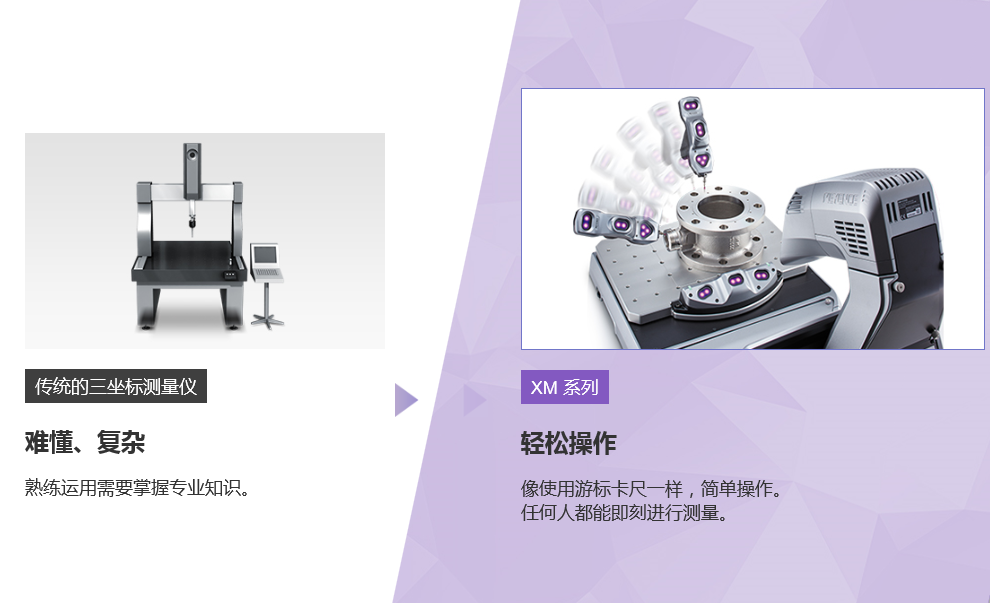

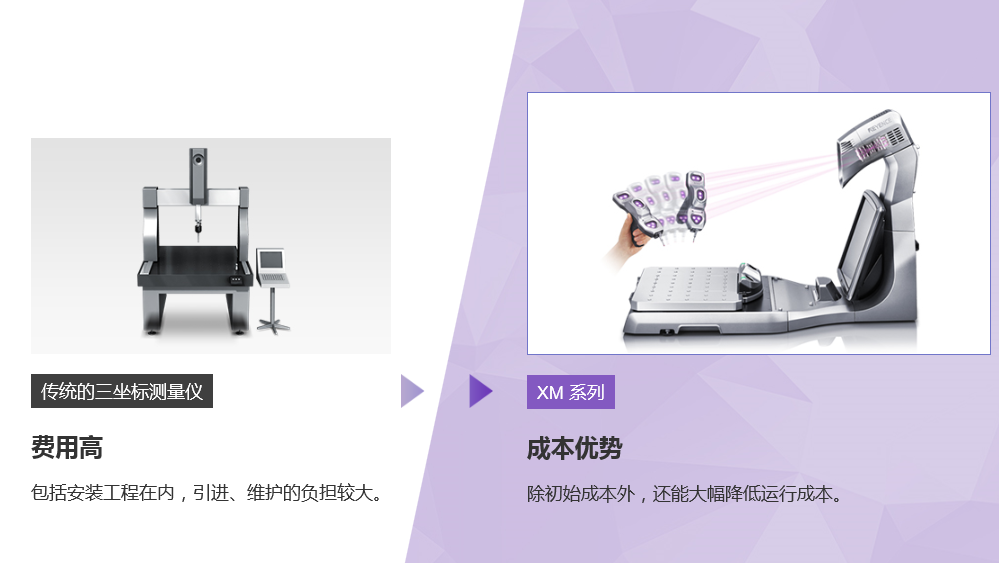

三坐标测量仪KEYENCE XM1000 手持式探针仪器 在观察导航画面的同时，仅需轻触向导位置即可操作的全新测量形式。可通过直观操作实现测量位置无人为误差的三维测量。 其设计理念在于可安装到任意一个想测量的位置，而且无需担心空间问题。此外，也无需基础工程或空气压缩机等附属设备，可降低导入时的成本。 设定三坐标测量仪时，无需学习程序。仅需选择测量项目（要素、几何公差）进行测量，即可完成测量内容的设定。 所有测量结果将自动保存到主机内部。还可从保存的结果中自动计算出平均、σ 、3σ 、6σ 、Cpk等主要统计值并显示出来。此外，通过仅需点击的简单操作，即可制作检测结果报告书或统计报告。 |
|
三坐标测量仪KEYENCE XM1000 手持式探针仪器 |

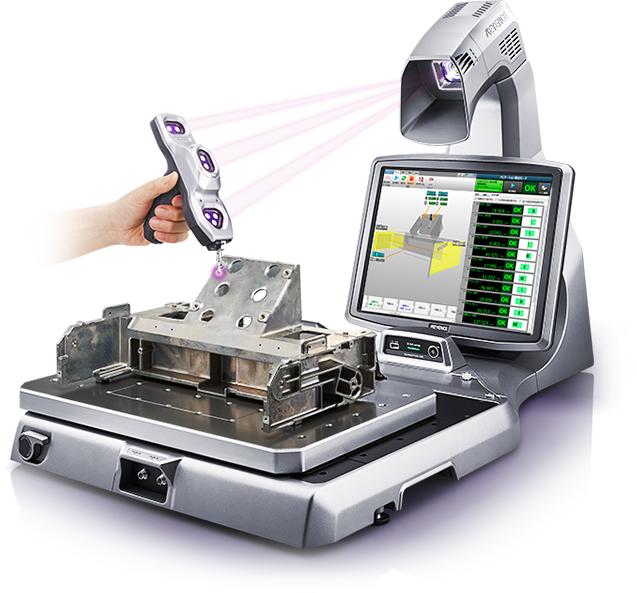

缩小手持式工具与三坐标测量仪之间的差距。遵循屏幕上的直观指示，只需用探针触碰测量位置，便可实现高精度的3D测量。
手持式探针三坐标测量仪
XM 系列
任何人任何地点均
可轻松操作
型号 | XM-1000 | |
类型 | 控制器 | |
HDD | 320 GB | |
接口 | 测量部 | 专用电缆 |
通信(外部通信) | RS-232C | |
USB2.0 系列 A 6 组(正面：2 组、背面：4 组) | ||
LAN RJ45 (10BASE-T/100BASE-TX/1000BASE-T) | ||
显示器 | 外部输出 | DVI-D |
测量模式 | 设定指南 / 测量指南 / 统计分析 / 单品测量 | |
可设定要素数 | 500 要素(批注要素除外) | |
最大测量点 | 200 点(每个要素) | |
基本测量 | 要素间测量 | 距离 / 角度 / 运算 |
基本测量要素 | 平面 / 直线 / 点 / 圆 / 圆柱 / 圆锥 / 球 | |
特殊测量要素 | 点－无校正 / 椭圆 / 单点圆 / 段差圆柱 / 槽孔 / 圆角/C 面直线 / 环面 | |
辅助要素 | 点 | 中点 / 切点 / 交点 / 垂足 / 数值输入 / 指定要素 |
直线 | 中线 / 切线 / 相交线 / 投影直线 / 旋转直线 / 数值输入 / 指定要素 | |
平面 | 中间面 / 平行平面 / 数值输入 / 指定要素 | |
圆 | 相交圆 / 数值输入 / 指定要素 | |
几何公差 | 形状公差 | 平面度 / 真圆度 / 真直度 / 圆柱度 |
定向公差 | 平行度 / 直角度 / 倾斜度 | |
位置公差 | 位置度 / 同心度 / 同轴度 / 对称度 | |
座标系 | 新建 | 简易坐标系 / 类型A 坐标系 / 类型B 坐标系 / 要素指定坐标系 |
更改 | 基准面设定 / 校正轴上点 / 校正轴方向 / 校正轴旋转 / 补偿轴校正 / 原点设定 / 重置坐标系 | |
移动工件. | 移动工件 | |
简易测量 | 距离 | 面－点高度 / 面－面距离 / 孔位置 |
角度 | 二面角 / 线间夹角 | |
圆直径 | 圆直径 / 节距圆直径 / 圆锥底圆直径 / 圆锥前端圆直径 | |
位置 | 孔位置/V 槽 | |
批量设定 | 公差批量设定 / 输出项目、显示批量设定 / 实时指南批量设定 / 编辑一览 | |
测量宏数 | 100 个 | |
探头设定数 | 10 个 | |
平均测量次数 | 1/2/4/8/16 | |
检查测量位置 | 有 | |
打印/ 输出文件 | 检查规范 / 单品报告 / 单品报告(有实时指南) / 屏幕图像/图形显示图像 / 探头照相机图像/CSV 输出 | |
导入、导出 | 移动 / 复制 / 删除 | |
其他 | 批注 / 其他测量结果 | |
环境抗耐性 | 环境温度 | +10 至 +35 °C |
相对湿度 | 20 至 80 % RH (无凝结) | |
电源 | 电源电压 | 100 至 240 VAC 50/60 Hz |
消耗功率 | 250 VA 以下 | |
重量 | 约 7.7 kg | |
