在电子制造行业，BGA、CSP等微型封装元器件的内部焊接质量一直是质量控制环节的核心痛点。传统检测手段对于封装体内部的焊接情况无能为力——BGA焊点隐藏在芯片下方，虚焊、冷焊、气泡过大等缺陷无法通过AOI或肉眼观察。而随着高密度实装基板和系统LSI的广泛应用，对检测精度和效率的要求也在不断提升。

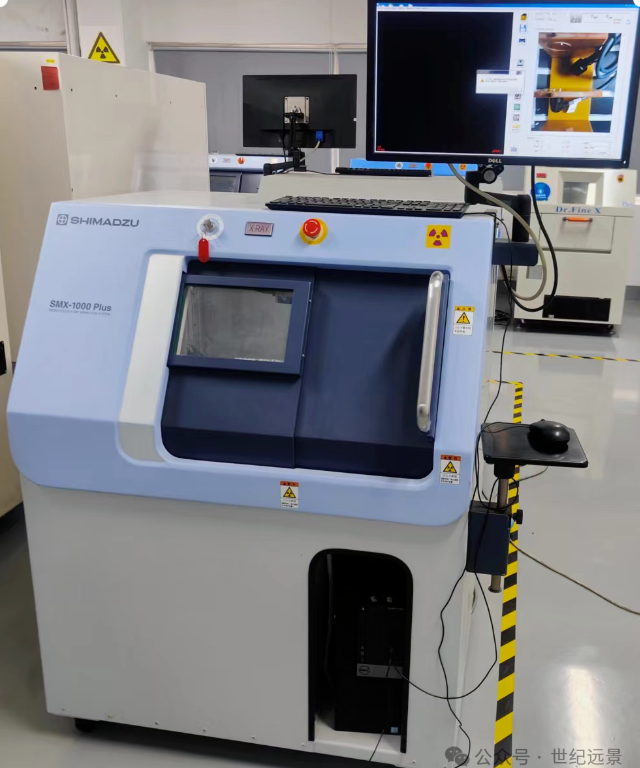

岛津SMX-1000 Plus微焦点X射线透视检查装置正是在这一背景下应运而生的经典之作。它通过无损检测方式，在高放大倍数下透视检查高密度实装基板或BGA·CSP·系统LSI的超细微部的连接状态。原来的SMX-1000是业界检查机器的参照系，在此基础上岛津开发出了更加简洁的X射线检查装置SMX-1000 Plus。新机型将过去备受好评的操作性能进行了进一步提升，并使操作界面更加简洁易懂，增大的透视图像和外观图像提高了图像的易读性。本文将为您全面解析这款设备的卓越性能与租赁服务方案。
SMX-1000 Plus是岛津公司在SMX-1000基础上开发的升级版微焦点X射线透视检查装置。微焦点X射线透视检查装置在非破坏检查设备中颇具代表性，利用X射线聚焦到非常小的点上后穿透被检物，显示被检测物内的透视图像，作为表面贴装或产品出货前无损检查、不良品故障分析的工具。
SMX-1000 Plus在继承老机型“没有失真的清晰图像”、“倾斜透视”、“外观导航图”等广受好评的特点基础上，进一步改善了操作性，缩短了测量时间。新系统大幅度地简化了测量功能，通过无须复杂参数设定的一键式操作即可得到测量结果。
核心升级点一览：
显示器从以前的17英寸更换为23英寸
最大放大倍数从原来的127倍提高到161倍
BGA测量速度大幅提升，从60秒缩短至约1秒
操作界面图标布局更为简洁实用
外观导航覆盖载物台全部移动范围，消除死角
SMX-1000 Plus采用FPD（数字式平板检出器） 和密闭式微焦点X射线管球的组合，可以得到没有变形和重影的清晰的透视图像。

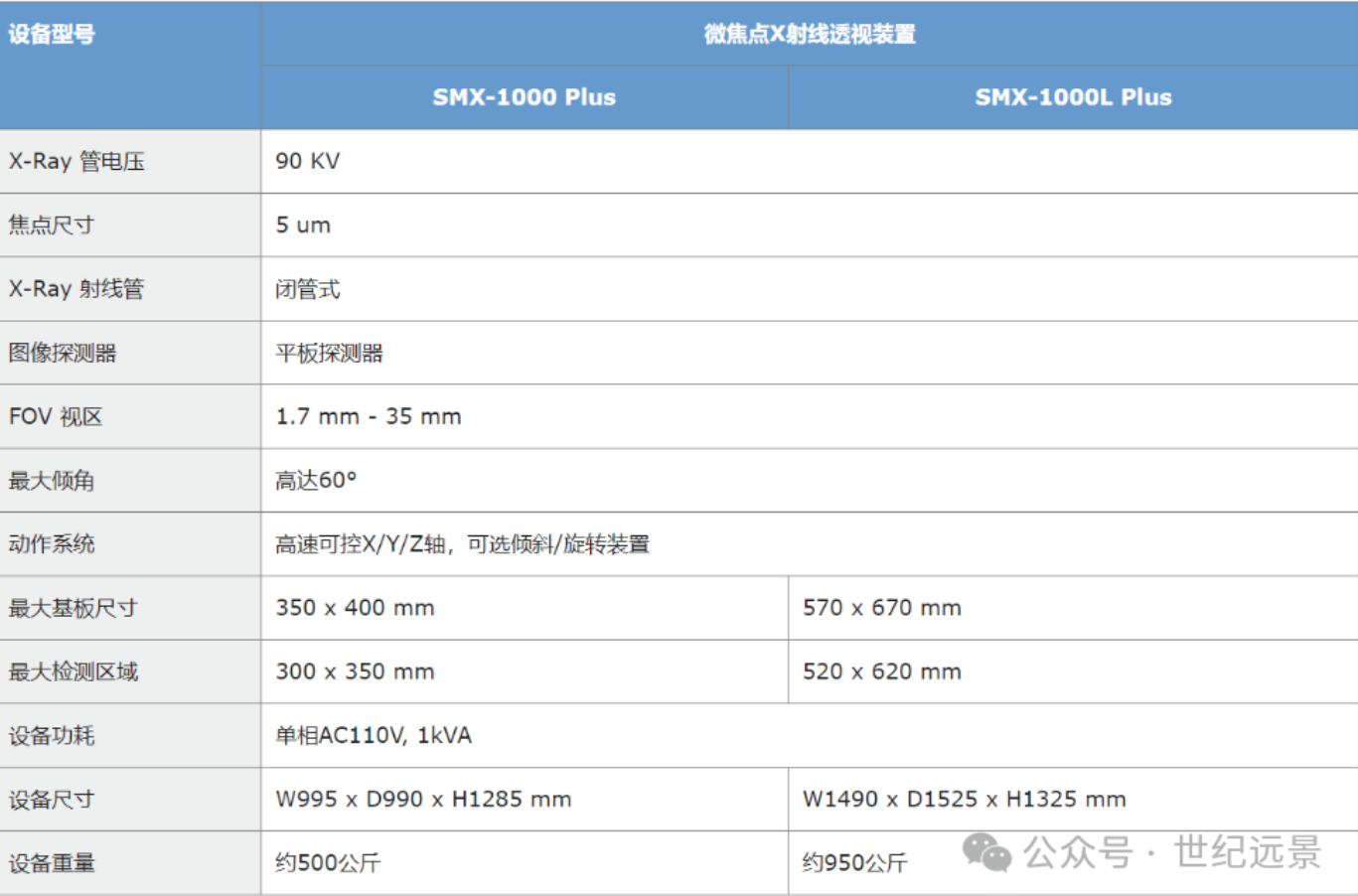

核心参数如下：
空间分辨率：5μm（JIMA标样）
最大管电压：90 kV（10W）
可搭载尺寸：350mm × 400mm
实际检查尺寸：300mm × 350mm
可搭载样品质量：最大5kg
推荐样品高度：90mm以下
接收部倾斜：最大60°
检测器：平板检出器（FPD）
检查视野：约1.7~35mm
放大倍数：约8~161倍（动画最大127倍）
功率：AC100V 1kVA
外形尺寸：995（W）× 990（D）× 1,285（H）mm
重量：约500kg
1. 进一步提高操作性
SMX-1000 Plus对界面布局进行了多方位改良，更加简洁、易懂，图像加大，可比老机型更加直接地完成作业。23英寸大屏幕显示器和简洁的图标布局带来了极佳的界面易读性和更强大的操作性。
2. 清晰的图像质量
设备采用FPD（数字式平板检出器）和密闭式微焦点X射线管球的组合，秉承老机型的优势，用平板接收器结合岛津独有的图像处理技术，可以得到没有变形和重影的清晰的透视图像。相比传统的图像增强器（II），FPD技术有效消除了图像边缘的扭曲和失真，100万像素的高清FPD使图像信息量远超传统设备。
3. 倾斜透视功能
SMX-1000 Plus支持最大倾角60° 的倾斜透视。这一功能可以从多角度进行观察，能够发现垂直透视无法发现的不良点。对于隐藏在焊球下方的缺陷，倾斜透视能够提供更全面的检测视角。
4. 简单的测量功能
新系统改进了BGA测量及面积比率测量，大幅度简化了操作步骤。以前的系统需要手动设定复杂的测量参数，现在的新系统运用岛津自发研制的图像处理技术，将原来设定繁琐的测量参数进行自动优化处理，一键操作即可获得测量结果。
5. 丰富的辅助功能
SMX-1000 Plus配备了导航、步进、教学（Teaching）、图像一览显示等丰富功能，另外还增强了突出关心区域显示等新功能。这些辅助功能为操作者提供了强大的支持，大幅提升了检测效率。
SMX-1000 Plus配备了多项智能化操作功能，让检测工作更加高效便捷：
检查条件预设功能
由于拍摄的图像具有丰富的动态信息，系统在不改变X射线条件下，从检查条件一览中挑选适合的设定，就能立刻看到希望观察部位（材质）的图像。只要从工件种类一览中选择相应种类，即可调出适合观察部位（材质）的图像条件预设值。
外观CCD定位
通过可拍摄载物台全区域的CCD相机，指定载物台的位置，简单操作即可将载物台瞬间移动到想观察的位置。过去外观相机无法覆盖载物台的全部移动范围，新系统解决了此问题，在全部移动范围内均可指定移动位置。
实时图像定位（纯鼠标操作）
仅使用鼠标就能完成所有操作，使操作人员可在视线不离开显示器的状态下集中精力完成检查作业。系统还配备了将鼠标点击点移动到显示器中心的“中心移动”功能。
步进功能
步进功能是等间距顺序移动载物台进行检查的功能，对排列在托盘等上的相同形状样品的检查效率极高。
教学（Teaching）功能
教学功能使载物台移动到预先登录的检查点进行检查。对于同种类样品的大量检查，登录检查点后可快速移动载物台，进行高效检查。
图像一览功能
保存的图像可按文件夹进行缩略显示，具备丰富的图像管理功能，给操作人员提供强大支持。
SMX-1000 Plus标配了多种强大的测量功能：
尺寸测量：包括2点间距离、角度、曲率的测量。以前需要对每幅图像进行尺寸校准，现在系统将其与放大倍数联动，校准数据自动计算，可高效实现尺寸测量。
BGA气泡率测量：临界值设定后，点击测量图标，系统自动测量图像上所有空洞。系统还可根据预先设定的标准自动判断合格与否，测量结果可以CSV格式保存。
面积比率测量：用于测量焊接或焊盘上锡膏的浸润比率等。系统对指定ROI（用户指定区域）内的目标面积的比率进行测量，面积比率是指目标面积/ROI面积的值。
金线曲率测量：确定金线两端和最大曲率点位置，系统据此计算金线的曲率，测量结果也可以CSV格式保存。
SMX-1000 Plus提供多种选配组件，以满足不同检测需求：
VCT组件：装卸式设计，能够容易获得清晰的CONE CT图像
旋转倾斜组件：使用此组件能够从各个方向对小样品进行观察，消除观察死角
操作盒：手动控制载物台移动、图像放大缩小，操作更加灵活
SMX-1000 Plus可通过非破坏的方式，在高放大倍数下透视检查高密度实装基板或BGA·CSP·系统LSI的超细微部的连接状态（断线·接触不良）。
主要应用场景包括：
BGA/CSP连接状态检测：针对PCB组装中的BGA焊接，能够清晰观察并发现各种焊接缺陷。通过选配的BGA自动判断软件，可自动判断BGA的短路和少锡，还可以自动判断气泡OK/NG、真圆度和直径
系统LSI超细微部检测：在高放大倍数下透视检查系统LSI的超细微部连接状态，发现断线、接触不良等隐蔽缺陷
高密度实装基板检测：适用于高密度实装基板的内部结构检测
IC封装内部检查：可检测塑封料内部的引线变形评估，以及气泡产生和位置检测（直径>1mm空洞）
印刷基板焊接检查
树脂封止产品的内部观察

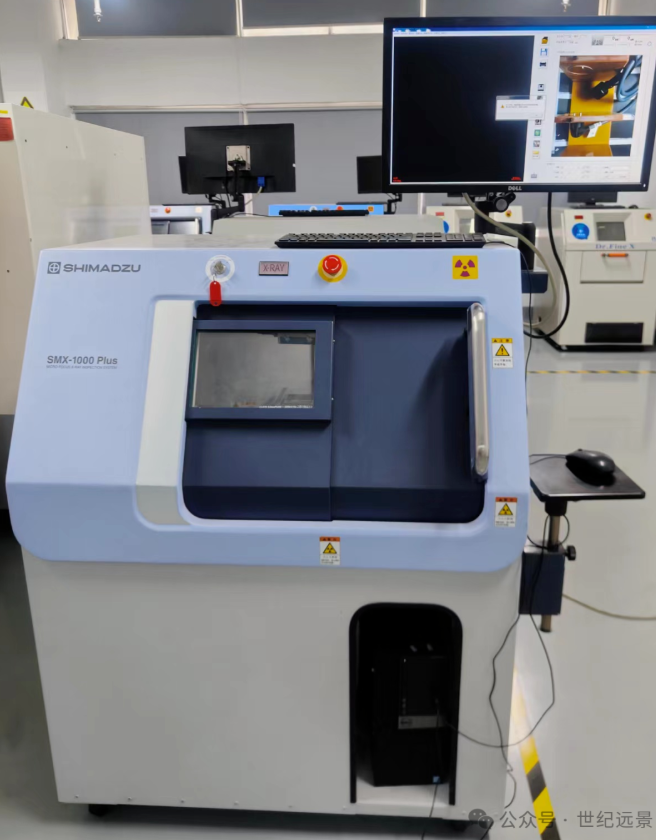

深圳市世纪远景电子设备有限公司为您提供专业的岛津SMX-1000 Plus设备租赁服务。
租赁优势
降低采购成本：选择租赁，您能以远低于新机的投入，获得同样顶尖的检测性能，显著降低资产投入成本
灵活租期：适合需要短期使用高端X射线检测设备的客户，满足研发试产、来料抽检、故障分析等多元场景需求
专业维护：租售的SMX-1000 Plus设备享受1年保修服务，涵盖设备维修和保养费用，确保设备在租赁期间稳定运行
上门服务：世纪远景提供上门安装调试和培训服务，专业技术团队帮助操作人员快速熟悉设备操作，充分发挥设备性能
租赁流程
在线咨询 → 方案定制 → 设备准备 → 验机交付 → 配套服务 → 到期归还 → 完整性检查 → 租赁结束
服务承诺
世纪远景坚持实时响应、恪守承诺、诚信经营的服务理念，为您提供从设备选型到售后维护的全流程支持。
深圳市世纪远景电子设备有限公司创始于1998年，经营中心位于深圳市宝安区西乡街道。公司专注于为电子制造企业提供整套自动化设备解决方案，主要经营新旧SMT生产线、光学检测设备、半导体设备、实验室检测仪器的贸易、销售、租赁与维护。
公司拥有30000+㎡的自有产业园，分别设立仓储区、展示区、保养区、配件区。作为业界最早经营中古设备的厂商之一，世纪远景享有充足稳定的海内外货源，渠道畅通，拥有专业的售前售后服务团队。
经营品牌：松下、富士、JUKI、ASM(SIEMENS)、DEK、MPM、HELLER、KOHYOUNG、MIRTEC、DAGE、岛津、GE、YXLON等
服务客户：伟创力、富士康、日本电产、阿尔卑斯、光宝电子、美的、TCL、赛尔康、绿点科技、歌尔股份等知名企业
Q1：SMX-1000 Plus的检测精度如何？
SMX-1000 Plus的空间分辨率达到5μm（JIMA标样），细节分辨率可达0.5μm，能够清晰分辨BGA焊球内部的微小气泡、金线曲率等细微缺陷。
Q2：BGA气泡率测量精度如何？
SMX-1000 Plus的BGA气泡率测量功能设定临界值后，系统自动测量并判定所有焊球的气泡率。测量结果可自动判断合格与否，并以CSV格式保存。
Q3：设备能检测多大的样品？
SMX-1000 Plus可搭载尺寸为350mm × 400mm，实际检查尺寸为300mm × 350mm，最大可搭载样品重量为5kg。推荐样品高度在90mm以下。
Q4：设备租赁的最短周期是多久？
世纪远景提供灵活的租赁方案，可根据客户需求定制租期，满足短期项目、研发试产、来料抽检等多种场景。具体租期请咨询世纪远景租赁热线。
Q5：是否提供上门安装调试服务？
是的。世纪远景提供上门安装调试和操作培训服务，专业技术团队负责设备的安装调试工作，帮助操作人员快速熟悉设备操作。
岛津SMX-1000 Plus微焦点X射线透视检查装置以其5μm高分辨率、90kV管电压、60°倾斜透视等卓越性能，成为电子制造行业BGA/CSP/系统LSI无损检测的理想选择。无论是设备采购还是灵活租赁，世纪远景都能为您提供专业的一站式解决方案。
如果您正在寻找高精度X射线检测设备，欢迎联系深圳市世纪远景电子设备有限公司，获取专属检测方案与租赁报价。
