CORES Core9032a平面度测定

发布时间:2024-01-24 点击次数:327

CORES Core9032a平面度测定设备具备3D测定功能,能够以3D颜色的方式直观地观察电路板的翘曲和扭曲情况。Core9032a采用热风对流加热方式,能够真实还原回流炉内的加热场景。只需要输入温度和时间,就可以轻松制作出加热的温度曲线,进而自动测定被测样品的共面性。此外,Core9032a的摄像机单元能够实时观察加热过程中部件的变化,并且附带有HDD记录器,可以在进行平面度测定的同时,录像保存部件的变化情况。

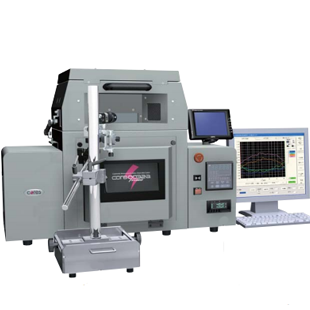

CORES Core9032a平面度测定

Core9032a是一款平面度测定和回流观察系统,具有以下特点:


core9032a是一种具备3D测定功能的仪器,能够用3D颜色分析来直观地了解电路板的翘曲和扭曲情况。它采用热风对流加热的方式,能够真实还原回流炉内的加热过程。
只需要输入温度和时间,就能方便地生成加热所需的温度曲线。core9032a可以根据温度曲线自动测定被测样品的共面性。摄影机装置可以实时观察加热过程中部件的变化。
摄影机单元内置HDD录像器,能够同时测定平面度和记录部件的变化。9032a系统可以快速生成产品加热实验报告书,结合拍摄视频和测定数据。


平面度测定&回流观察系统Core9032a规格参数:

  电源  AC 200V±5%,50/60Hz 单相
  消耗电力  约2200VA (主机单元100V 1900VA,控制单元100V 300VA)
  驱动轮  2轴(x-y)5相微型步进马达
  变位传感器  光源、波长  半导体激光 红色,670mm
  分辨率  0.3μm
  点径  7μm
  供给气体压力  0.6Mpa~0.9Mpa
  气体消耗量  230L/min
  重量  主机单元:65Kg
  控制单元:25kg
  变压器单元:约50kg
  外形尺寸  主机单元:W760xD380xH540 (mm)不含突起部分
  控制单元:W295xD400xH400 (mm)不含突起部分
  设置作业台所需面积:W:1800、D:750
  变压器单元:W435xD340xH285 (mm)不含突起部
  使用周围温度  25℃±3℃


  回流焊观察/平面度测试仪Core9032a测定规格:

  测定距离  X轴100mm,Y轴75mm
  测定范围  ±1000μm
  精度  ±1% of reading ±2μm  (利用本公司基准片测定时)
  再现性  5μm (利用本公司基准片测定时)
  数据获取间隔 (共面)0.001mm、0.002mm、0.005mm、0.01mm、0.02mm、0.05、1mm,( 8mm/s选择0.01mm以上,16mm/s时选择0.02mm以上、30mm/s时选择0.05mm※
  数据获取间隔 (3D)0.01mm以上、0.01mm间隔 (在X轴上,8mm/s时选择0.01mm以上、16mm/s时选择0.02mm以上、30mm/s时选择0.05mm以上)
  测定速度 (共面·3D)0.1mm/s、0.2mm/s、0.5mm/s、1.0mm/s、2.0mm/s、4.0mm/s、8.0mm/s、16.0mm/s、30.0mm/s
※受到测定速度的限制




  Core9032a加热规格:
  输入  AC 200V、220V、240V (供货之前进行设定)±10%,50/60Hz
  输出  AC100V
  加热方式  利用热风(对流加热方式)
  输出监视器  电压表示精度±2V
  加热范围  W120xD120xH25 (mm)



  平面度测定&回流观察系统Core9032a特点:

  core9032a具备3D测定功能 够利用3D颜色分别对电路板的翘曲和扭曲直观地进行掌握。

  采用热风对流加热方式,真实还原回流炉内加热场景。

  只需输入温度和时间,便可轻松制成加热采用的温度曲线。

  core9032a能按照温度曲线对被测样品的共面性进行自动测定。

  摄影机单元能够对加热过程中部件的变化进行实时观察。

  摄影机单元中附带有HDD记录器,可以对平面度进行测定的同时,对部件的变化进行录像保存。

  9032a系统能结合拍摄的视频(图像)和测定数据,快速生成产品的加热实验报告书。
