X射线检测设备的选择注意事项

发布时间:2022-07-20 点击次数:1556

X射线检测设备目前有十分多的供应商和系统,在购买投入设备之前,应确认好自己的购入清单,确保投入预算在自己的理想范围之内,以及考虑需要注意的事项,如果短期使用的话,可以考虑租赁,当然也是需要对应注意事项的。

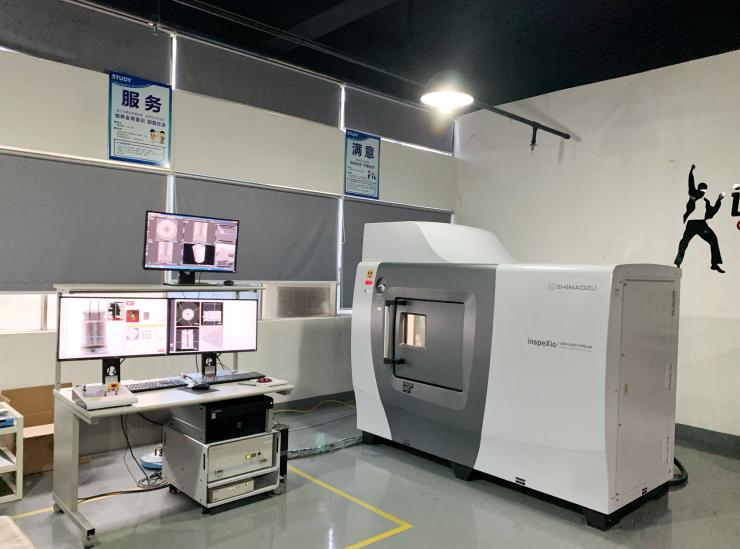

X射线检测设备

1.图像质量

X射线检测设备的图像质量其中还涉及了物理学和智能软件,这些因素会影响到图像质量,包括电源、电压、光点大小、检测器分辨率、X射线光源到物体的距离以及视野范围。以电压为例:电压为160 kV的系统,其X射线穿透力要强于130 kV的系统,但高电压对图像对比度具有反作用,从而会影响到图像质量。 当然,你想查看的细节越多,检测也就越慢。例如复杂的CT扫描就可能会花上好几个小时才能完成。再比如说,如果检测的目的是查看BGA下焊料球的缺失或焊料球间的短路现象,那么使用2D系统就足够了。但如果有元件挡住了目标检测区域,倾斜视图更有助于检测。而3D则更适用于详细的质量调查。


2.易用程度

有些系统可以完成一定程度的自动检测,例如按照合格/不合格标准对检测顺序进行编程。该方法让重复检测和操作变得十分简单,如果有需求的话,还可以满足在线生产流程要求。但是这种设备的设置以及从事特殊检测时确实是需要一定技能的。虽然现代X射线系统使用起来非常容易,但检查员确实需要了解所有设置的功能(例如之前提到的电压和对比度设置),并且要能够解读所见到的图像,这就要求操作员有一定的知识储备。


3.多少个“D”?

D表示维度。市面上主要有三种系统:

· 2D——只有自上而下的直观视图;

· 2.5D——自上而下并倾斜、带有一定角度的视图;

· 3D——组件的三维重构视图。这种系统可以采用断层成像术、X射线分层成像法或(用于全面3D效果的)计算机断层扫描法(也叫做CT)。




4.维护

请谨记,设备供应商要有能力给出一些建议,最好让他们(至少)每年对系统进行一次检查。值得一提的是,X射线管有很多不同种类。“开放式管路”相对来说更换时间较短且费用较低——也许只需要在几小时之内就可以搞定了,但这种管路每使用200~300小时就需要更换一次。“闭合式管路”可以使用很多年,但价格要高得多。所以说在选择最佳方案时还是取决于使用频率。


X射线探测器往往是标准或高清平板。而X射线会让这些仪器日益退化,一般在使用10年后会退化20%。尽管还可以继续使用,但建议在使用8~12年后就进行更换。最好可以找出系统的常见失效模式,因为尽管元件都是相似的,但组装方式却各不相同。例如,电源、连接器或电缆都需要及时更换。


X射线检测设备的选择注意事项因人而已,就自身条件进行调整变化最为合适,短期使用或者频率较低的,使用租赁的相对要更为方便节约开支一些。深圳市世纪远景电子设备有限公司专注于为电子制造企业提供整套自动化设备设备解决方案,主要经营新旧SMT生产线、光学检测设备、半导体设备的贸易、销售、租赁与维护,详细咨询客户电话:13510801076/13631705611。
