AOI自动光学仪的检测方法与流程

发布时间:2021-10-08 点击次数:50

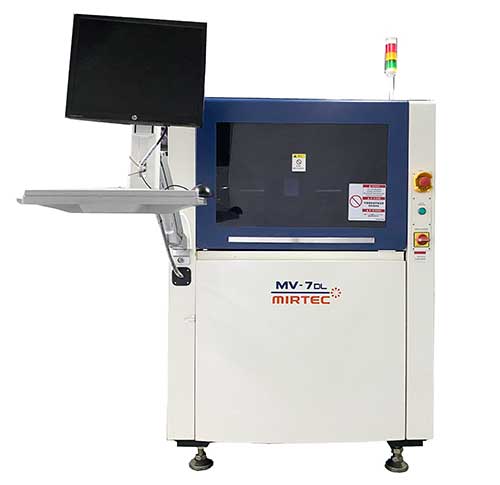

AOI(Automatic Optic Inspection)的全称是自动光学检测,是基于光学原理来对焊接生产中遇到的常见缺陷进行检测的设备,如在线监测检测PCBA板卡 (PCBA是英文Printed circuit board+assembly的简称,也就是说PCB空板经过SMT上件,再经过DIP插件的整个制作过程,简称PCBA板卡)。


越来越多的工厂配备AOI检测设备来保证产品的质量,其基本原理是通过光的反射来检查如BGA等元件贴装是否正确,焊接是否良好,是否有漏贴、反向或短路现象等不良。在经过AOI检测出现不良时,需要现场工作人员进行目测判定,判定后的良品,通过手动修改检测结果为合格,继续后面的生产,而不良品则进行维修。


然而,当后段反馈SMT不良时,偶尔发现比较直白不良如漏件、反件、错件,这些不良在AOI检测中有报出,可是被现场操作人员误判而流入了后续生产中。




AOI技术实现要素:


本发明所要解决的技术问题是提供一种AOI检测方法,其可降低现场操作人员误判的几率,大大提高产品质量。


为达上述目的,一种AOI检测方法,其通过一AOI检测设备执行,用于检测待测PCBA板卡,其包括以下步骤:


a.启动一AOI检测程序,对该待测PCBA板卡上的元件进行检测获得一检测数据,;


b.判断该检测数据是否超过一预先设置的第一阈值,如果是则执行步骤c,如果否则执行步骤f;


c.判断该待测PCBA板卡的检测数据是否大于一预先设置的第二阈值,如果是则执行步骤d,如果否则执行步骤e;


d.判定该待测PCBA板卡为不合格产品并存储该待测PCBA板卡的检测结果;


e.根据现场操作人员的输入信息,储存该待测PCBA板卡的检测结果;以及


f.判定该待测PCBA板卡为合格产品并存储该待测PCBA板卡的检测结果。
