spi锡膏检查机有何能力?可以检查出那些锡膏印刷不良?

发布时间:2020-07-07 点击次数:1687

SPI是【Solder Paste Inspection】的简称,中文叫【锡膏检查】,如果是锡膏检查机则后面再加个Machine英文字就可以了,但大部分情况下只要跟对方谈SPI大家就知道是在谈锡膏检查机。

那SPI(Solder Paste Inspection)到底有何用处?又可以帮我们做到什么检查呢?为何现在有越来越多的SMT产线布置SPI设备?深圳市世纪远景有限公司专业提供SPI锡膏检测机的销售与租赁业务,为广大SMT工厂提高生产品质!

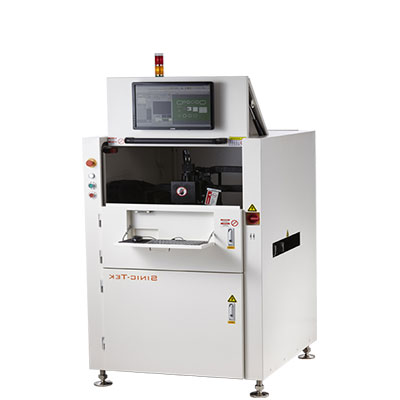

spi锡膏检测



SMT制程中有80%的不良来自锡膏印刷不当,那你觉得在锡膏印刷后打件/贴片前设置一个「锡膏检查(SPI)」的关卡,将锡膏印刷不良的板子在打件前就先刷下来,这样是否就可以提高SMT焊接的良率?答案应该是肯定的,重点是如何利用锡膏检查机正确筛检出锡膏印刷不良的板子,然后再往前追踪锡膏印刷为何会有不良发生。

特别是现在有越来越多的0201以下零件或BGA之类底部焊接零件,其对于锡膏印刷的品质可是非常敏感,如果可以在过炉前事先侦测出有锡膏印刷问题的板子,会比过完reflow焊接完成后才侦测出来有效而且节省成本,因为炉后的板子维修通常需要动到烙铁或复杂的维修工具,而且还可能把板子弄坏掉。

这种「锡膏检查机」其实就类似我们一般常见摆放于SMT炉后的AOI(Auto Optical Inspection) 光学辨识系统装置,同样利用光学影像来检查品质,所不同的是锡膏检查机增加了锡膏测厚的雷射装置,所以SPI所可能遭遇到的问题也与AOI类似,就是要先取一片拼板目检没有问题后让机器拍照当成标淮样品(Golden Sample),后面的板子就依照第一片板子的影像及资料来作判断,这样当然会有很多的误判率,所以必须不断的修改其参数,直到误判率降低到一定水淮,所以并不是把SPI机器买回来就可以使用,还必须有工程师可以写程式以及维护。

另外,大部分的锡膏检查机都可以吃Gerber及CAD,但通常都会有些误差,还是要调整。

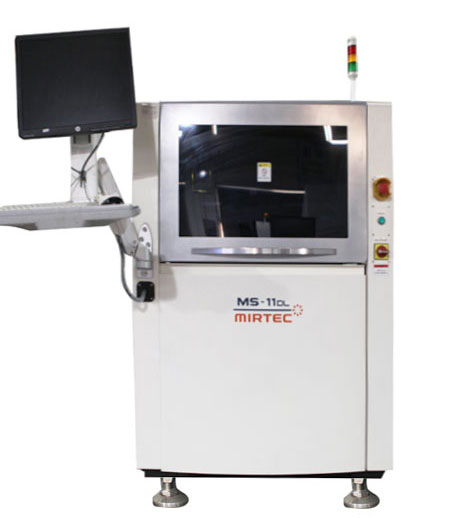

spi锡膏检测


锡膏检查机有何能力?可以检查出那些锡膏印刷不良?

好了,来看看「锡膏检查机」有何能力可以帮我们做到什么?又可以帮我们检查出锡膏印刷的哪些不良?请注意,锡膏检查机只能做表面的影像检查,如果有被物体覆盖住的区域是无法检查得到的,不过锡膏检查机的使用时机应该是在零件还没摆放上去以前,所以应该不会有锡膏被覆盖的情形发生。

锡膏检查机可以量测下列的数据:

▪ 锡膏印刷量

▪ 锡膏印刷的高度

▪ 锡膏印刷的面积/体积

▪ 锡膏印刷的平整度

▪ 制作SPC统计,以测知制程能力

另外,锡膏检查机可以侦测出下列的不良:

▪ 锡膏印刷是否偏移(shift)

▪ 锡膏印刷是否高度偏差(拉尖)

▪ 锡膏印刷是否架桥(Bridge)

▪ 锡膏印刷是否缺陷破损

只不过机器就是机器,人还是关键,SPI就是一套工具,运用得好可以帮忙提升产品品质,进而提高生产量降低成本,如果只是摆在那里,遇到警报就按掉继续,那SPI只会影响产出。
