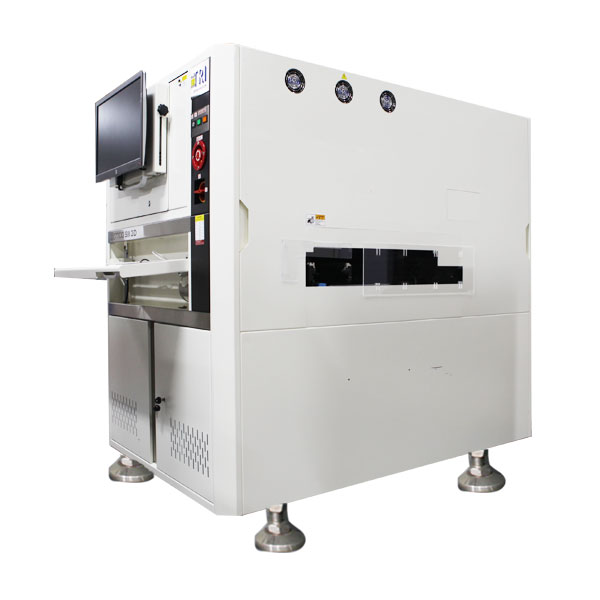

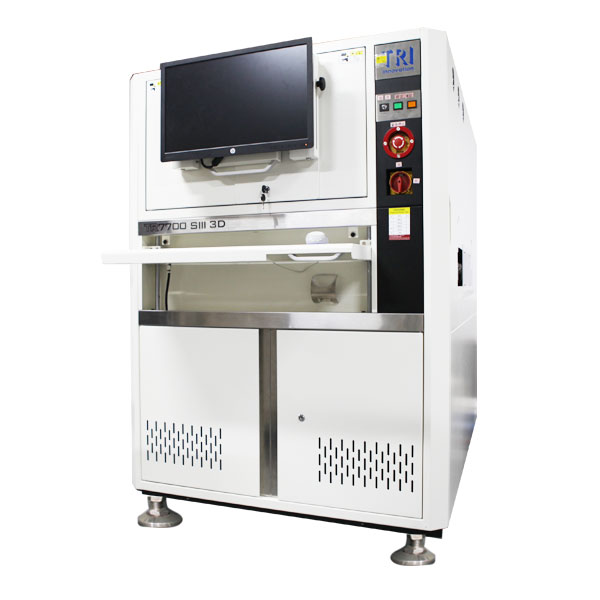

3D AOI自动光学检测设备是如何检测PCB板的?

发布时间:2020-05-26 点击次数:2137

AOI又叫自动光学检测仪,是应用于表面贴装生产流水线上的一种自动光学检查装置,可有效的检测印刷质量、贴装质量以及焊点质量。

总所周知,电子元件越来越小,密度越来越高,品质要求也在提高。人工检测的速度和质量满足不了要求,随之各种AOI设备产生,AOI设备具有精确、快速、稳定、可靠的特点。

那么AOI设备是如何检测PCB板的?


AOI光学仪设备就是用摄像机等硬件设备获取被检测物体的图像,然后用软件比较、分析、判断被检测物体是否 OK。也就是说,AOI检测物体的过程是模拟人眼检测物体,是将人工检测物体自动化、智能化。


图像获取就是用 CCD 摄像机把物体表面的光信号转换成为电信号送入图像采集卡。图像采集卡将图像数字化送入计算机,这个过程很直观,容易理解。




 AOI设备是如何检测元件的质量的?

AOI 是如何检测元件的质量呢?人们判断一个物体的质量是否合格,总是要实现设定一个标准,如果达到标准则认为该对象为合格,如果达不到标准,则认为对象不合格。同样AOI判断一个元件是否OK,也设定一个规则,满足规则的就OK,不满足规则的就是NG。


AOI 针对不同的元件选用不同的规则,最常用的规则就是标准图像,就是事先给某个贴片指定一个标准图像,如果被检测贴片的图像和标准图像很相似,那么,我们认为这个贴片是OK的,如果不相似,则认为是NG的,在图像处理行业,我们称这种规则是图像比对或者说是模板匹配。另外,还有一些特定的规则,像指定IC之间不能桥接,这不是通过指定一个标准图像,而是个通过某种算法计算两IC之间是否有连接物的方法判断IC是否有桥接现象。




理论上,设定标准图像作为一个规则判断元件的质量,实际上,如何制定标准图,如何计算相似度,市面上纷繁复杂的AOI各有不同的做法.


所以,通过使用AOI作为减少缺陷的工具,在装配工艺过程的早期查找和消除错误,以实现良好的过程控制.早期发现缺陷将避免将坏板送到随后的装配阶段,AOI将减少修理成本避免报废不可修理的电路板出现。
